德标波纹管截止阀适用于公称压力PN1.6～6.4MPa，工作温度-29～350℃的广泛用于流体、高温导热油、液氨等介质。德标波纹管截止阀其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏；开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用独特的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。

波纹管截止阀主要用途
国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，波纹管截止阀切断或接通管路介质。

波纹管截止阀结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观

波纹管截止阀技术规范

结构形式	BB-BG-OS & Y
驱动方式	手动
驱动方式	电动
设计标准	GB12235
结构长度	GB12221
连接法兰	GB9113、JB/T79、HG20596
试验和检验	JB/T 9092、GB/T13927

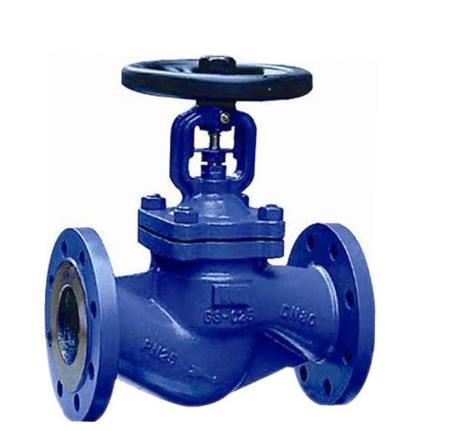

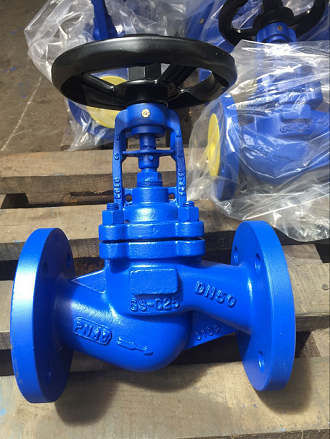

波纹管截止阀产品实拍图

波纹管截止阀产品性能规范

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力 (MPa)	适用温度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

波纹管截止阀主要零部件材质

序号	名称	材质
1	阀体	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	阀瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	轴销	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	阀杆	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
6	垫片	柔性石墨+不锈钢、PTFE
7	阀盖	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB、QT4008

波纹管截止阀规格尺寸表

型号	GWJ416
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620

型号	GWJ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690

型号	GWJ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

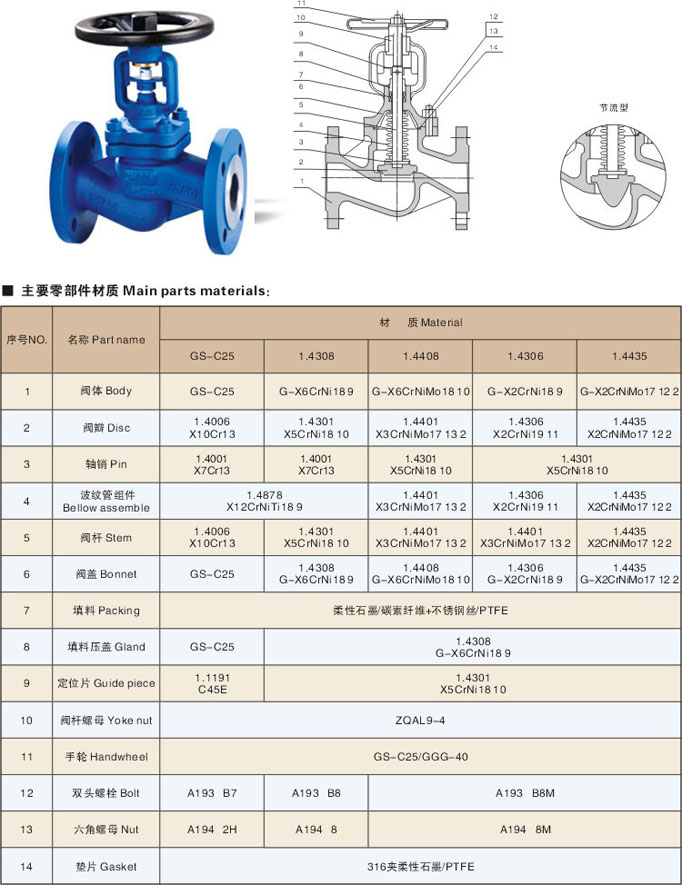

结构图：
