过滤活塞式定比减压阀概述：

过滤活塞式定比减压阀型号YQ98009该阀是利用进口、出口压力作用面积之差,利用进、出口压力不同情况下所受的作用力而达到平衡,使进、出口压力的比值恒定为压力比。从而达到定比减压的目的。过滤活塞式定比减压阀广泛用于给水、消防及工矿企业水系统的管道上,是给水系统为保护起分支系统安全用水必不可少的设备。

过滤活塞式定比减压阀工作原理及结构：

减压阀出厂时，调节弹簧处于未压缩状态此时主闶辯和付阀瓣处于关闭状态使用时按顺时针转动调节螺钉压缩调节弹簧使膜瓣栘顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方活塞在介质力的作用下，向下移动推动主阀瓣商开主阀座使介质流向阀后同时由C孔进入膜片下方当阀后压力超过调定压力时推动膜片上移压缩啁节弹簧付阀辯随之向关闭方向移动使流入活塞上方的介质减小压力也随之下降此时的主阀瓣在主辩弹簧力的推动上下移使主阀瓣与主阀座的间隙减小介质流量也随之减小使阀后压力也随之下降到新的平衡，反之当阀后压力低于调定压力时主阀瓣与主阀座的间隙增大介质流量也随之增加使阀后压力也随之增高达到新的平衡。

过滤活塞式定比减压阀用途和主要性能：

活骞式减压阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一走范围内，但进口压力和出口压力之差必须≥02 MPA/CM

过滤活塞式定比减压阀特点：
1. 本阀结构简单、比例准确且容易、实现大比例减压。例如：4：1，5：1
2. 本阀敏感元件活塞不处于流道之中，克服了以往同类阀因沙粒、焊渣等卡死，而造成失灵的毛病。
3. 可供多种压力比选择：1.5、2、2.5、3、4、5
4. Y形宽体腔筏，流阻小、抗汽蚀性强，无噪音。
5. 自带过滤装置及防震压力表，使按扎尺寸缩短约40%，减少占用空间，节省投资成本。
6. 运行平稳可靠，既可减动压，又可以减静压。
7. 内外表面均喷涂环保涂层，确保产品确保产品防腐蚀及安全性。

主要技术参数：

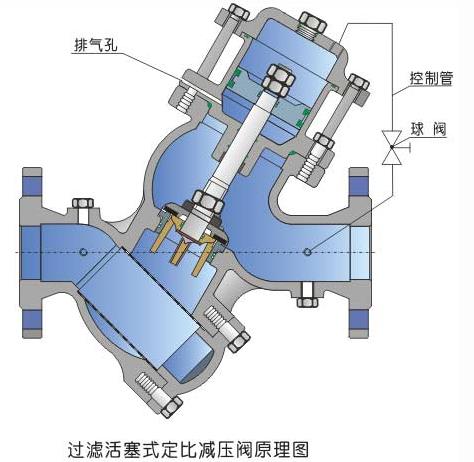

 过滤活塞式定比减压阀结构图：

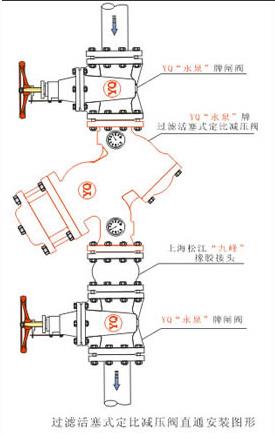

过滤活塞式定比减压阀安装原理图：
