真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。其产品在业内有一定的价格优势和技术优势闸板有两个密封面,最常用的模式闸板阀的两个密封面形成契形、契形角随阀门参数而异,通常为5°C,介质温度不高时为2°52‘契式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成产生微量变形的闸板,以改善其工作温度≤425°C和≤550°C工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用;尤其适合于火电厂气机冷凝和真空负压系统,起真空隔离密封作用。真空阀流体阻力小,密封面受介质的冲刷和浸蚀小。开闭较省力,介质流向不受限制,不扰流。不降低压力。形体简单,结构长短,制造工艺性好,适用范围广。密封面之间引起冲蚀和擦伤,维修比较困难。外形尺寸较大,开启需要一定的空间,开闭时间长,结构较复杂。真空闸阀的种类,按密封面配置可分为杆式闸板和平行闸板式闸阀,楔式闸板式闸阀可分为:单闸极式、双闸板式和弹

名称:DKZ941H、Y真空隔离闸阀
可在线通过咨询了解详情

通过以下按钮进入下一步

 钢制真空闸阀产品简介:

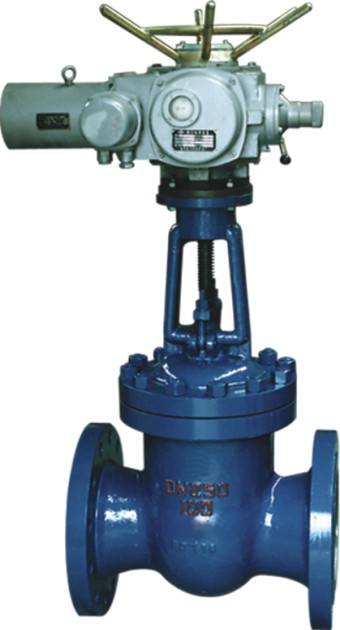

DKZ961HDKZ961Y  PN10~PN100 钢制真空闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金钢(DKZ961H)、硬质合金(DKZ961Y),公称压力 PN10~PN100,阀体材料为优质碳钢(DKZ961H)、铬钼钢(DKZ961Y)的真空闸阀。

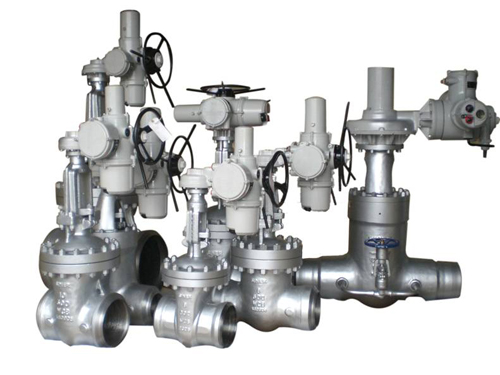

   真空闸阀DK/Z连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

   真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。其产品在业内有一定的价格优势和技术优势闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5介质温度不高时为2°52 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

   真空闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

  真空闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀  亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也是将操作转矩变为操作推力。

  开启阀门时,当闸板提升高度等于阀门通径的11倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/21 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程>来确定。

  有的闸阀 , 阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

 真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。国内主要的知名厂商。其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。

 钢制真空闸阀特点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

5、密封面之间易引起冲蚀和擦伤,维修比较困难。

6、外形尺寸较大,开启需要一定的空间,开闭时间长。

7、结构较复杂。

8、真空闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

【产品性能参数】

型号

PN

工作压力/MPa

适用温度/

适用介质

DKZ941H-10C

10

1

425

水、蒸汽、空气

DKZ941H-16C

16

1.6

DKZ941H-25

25

2.5

DKZ941H-40

40

4

DKZ941H-63

63

6.3

DKZ941H-100

100

10

DKZ941Y-10I

10

1

550

DKZ941Y-16I

16

1.6

DKZ941Y-25I

25

2.5

DKZ941Y-40I

40

4

DKZ941Y-63I

63

6.3

DKZ941Y-100I

100

10

【主要零件材料】

型号

材料

阀体、闸板、阀盖

阀杆

密封面

填料

DKZ941H-10C

优质碳钢

不锈钢

合金钢

柔性石墨

DKZ941H-16C

DKZ941H-25

DKZ941H-40

DKZ941H-63

DKZ941H-100

DKZ941Y-10I

铬钼钢

铬钼钢

硬质合金

柔性石墨

DKZ941Y-16I

DKZ941Y-25I

DKZ941Y-40I

DKZ941Y-63I

DKZ941Y-100I


【主要外形和连接尺寸】

公称通径

主要外形尺寸和连接尺寸

L1

D

D1

D2

b-f

Z-d

H

D0

DKZ41H-10C

50

250

160

125

100

16-3

4-18

398

250

65

270

180

145

120

18-3

4-18

438

250

80

280

195

160

135

18-3

4-18

456

300

100

300

215

180

155

20-3

8-18

514

300

125

325

245

210

185

22-3

8-18

600

350

150

350

280

240

210

24-3

8-23

680

350

200

400

3.35

295

265

26-3

8-23

800

400

250

450

390

350

320

28-3

12-23

840

400

300

500

440

400

368

28-4

12-23

990

450

350

550

500

460

428

30-4

16-23

1135

550

400

600

565

515

482

32-4

16-25

1410

600

DKZ41H-16C

50

250

160

125

100

16-3

4-Φ18

398

250

65

270

180

145

120

18-3

4-Φ18

438

250

80

280

195

160

135

20-3

8-Φ18

456

300

100

300

230

190

160

20-3

8-Φ18

514

300

125

325

270

220

188

22-3

8-Φ18

600

350

150

350

300

250

218

24-3

8-Φ23

680

350

200

400

360

310

278

26-3

12-Φ23

800

400

250

450

425

370

332

30-3

12-Φ25

840

400

300

500

485

430

390

30-4

12-Φ25

990

450

350

550

550

490

448

34-4

16-Φ25

1135

550

400

600

610

550

505

36-4

16-Φ30

1410

600

DKZ41H-25

50

250

160

125

100

20-3

4-Φ18

398

250

65

270

180

145

120

22-3

8-Φ18

438

250

80

280

195

160

135

22-3

8-Φ18

456

300

100

300

230

190

160

24-3

8-Φ23

514

300

125

325

270

220

188

28-3

8-Φ25

600

350

150

350

300

250

218

30-3

8-Φ25

680

350

200

400

360

310

278

34-3

12-Φ25

800

400

250

450

425

370

332

36-3

12-Φ30

840

400

300

500

485

430

390

40-4

16-Φ30

990

550

350

550

550

490

448

44-4

16-Φ34

1135

600

400

600

610

550

505

48-4

16-Φ34

1410

700

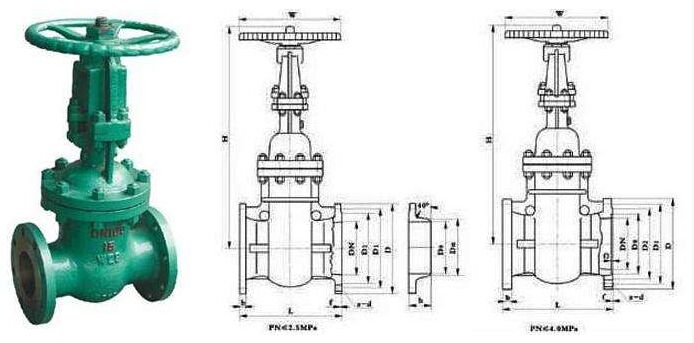

 真空隔离闸阀结构图


NKZ41H(NKZ44H)真空隔离闸阀安装与使用:
1.真空闸阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着; 2.闸阀各连接部位螺栓,要求均匀拧紧; 3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活; 4.用户在安装真空闸阀前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性; 5.用户在安装闸阀时,必须预留阀门驱动的必要空间; 6.驱动装置的接线须按线路图进行; 7.真空闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
