平板闸阀阀座的密封结构应为弹性有预紧力,上下游密封座同时密封的结构。阀座与密封物间始终为面对密封。平板闸阀阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。平板闸阀压力密封结构简单,配置分断扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。

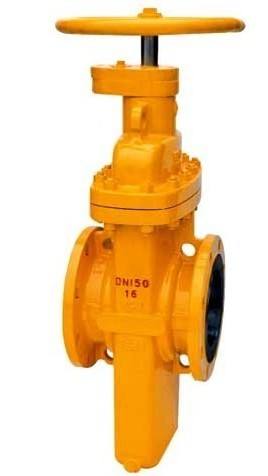

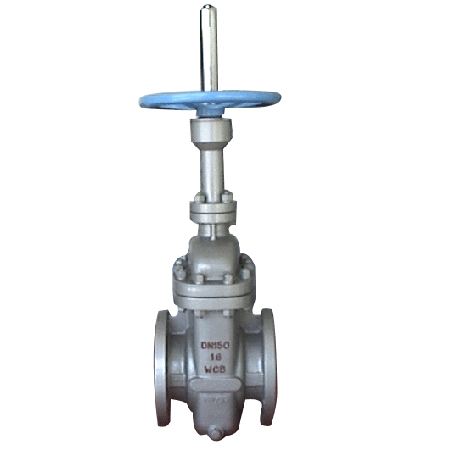

名称:燃气平板闸阀
可在线通过咨询了解详情

通过以下按钮进入下一步

平板闸阀的特点:

1.平板闸阀阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.平板闸阀阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 – 两件式,自调节压盖,避免被弹出。
(8) 整体后座 – 硬面,使用寿命最长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

燃气平板闸阀结构特点:

1、燃气平板闸阀阀座采用O行密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封,并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
2、
燃气平板闸阀在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
3、
‍燃气平板闸阀采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封优质注入结构,密封性能绝对可靠,除了四氟填料,还填加0型圈密封套的三重密封结构,真正达到零泄漏,解决了通用阀门填料处最容易外漏的弊
关闭时能自动卸掉内腔高压,保证使用安全。

4、全封闭结构,保护性能好,可适应全天候要求,也可以按客户要求螺栓采用沉孔式不外漏的结构。

平板闸阀选用原则:

1、石油、天然气的辋送管线,选用单闸板或双闸板的平板闸阀。如需清扫管线的,选用单闸板或双闸板带

导流孔的明杆平板闸阀

2、成品油的输送管线和贮存设备,选用无导流孔的单闸板或双闸板的平板闸阀。

气的开井口装置,选用暗杄浮动阀座芾导流孔的单闸板或双闸板的平板

4、带有悬浮颖粒介质的管道,选用刀型平板闸阀。

5、城市煤气辋送管线,选用单闸板或双闸板软密封明杆平板闸阀

6、城市自来水工程,选用单闸板或双闸板无导流孔明杆平板闸阀

平板闸阀适用场合:

1。(Cass150~900/PN1.0~16.0MPa,工作温度-29~121°℃)石油、天然气输送管线。带导流孔的平板

闸阀还便于清扫管线。

2成品油的输送管线和贮存设备

3。石油、天然气的开采井囗装置,也就是采油树用阀

4带有悬浮颖粒的介质的管道。

5城市煤气翰送管线

6自来水工程。

燃气平板闸阀 工作原理

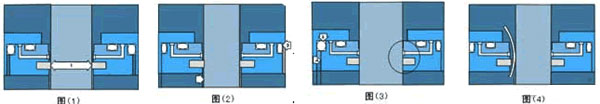

1、阀门内部压力相当时(1),闸板处于闭合状态,阀座表面PTFE密封环形成初始密封,每次阀门开或关时,阀座圈能清洁闸板两侧(如图1)
2、对阀门施加管理压力时(2),压力作用于闸板,迫使它贴近出口阀座上PTFE环,压缩它直到闸板停在钢制阀座上,这样,就形成了双重密封,首先是PTFE对金属密封,然后是金属对金属密封,阀座也被牢固地捡到凹槽,在这一点(3),O形圈阻止任何后部介质流。(如图2)
3、阀体压力泄放后,形成进口密封,管道压力作用于进口阀座(4),使其移向闸板,这时形成PTFE对金属的密封,同时,O形圈(5)与阀座凹槽形成紧密的密封。(如图3)
4、阀门自动泄放多余的压力,当阀体压力大于管道压力时,由于热膨胀,进口阀座推向凹槽,阀体内多余的压力在阀座与闸板之间泄放到管道(如图4)


平板闸阀执行标准:

设计规范

结构长度

连接法兰

试验与检验

压力-温度

产品标识

JB/T5298

JB/T5298

JB/79

JB/T5298

GB9131

GB/T12220

API6D

API6D

ANSI6.5

API6D

ANSI B16.34

MSS SP-25

平板闸阀产口性能规

设计等级

常温下试验压力(MPa

适用温度℃

适用介质

壳体

左密封

左密封

低压密封

G”型

D”型

普通型

“抗硫”型

“基本”型

公称压力PNMPa

1.6

2.4

1.76

1.76

0.6

-29~50

-45~21

-2~121

H2S和CO2总含量大于500mg/m2的介质

石油天然气、水等

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅级Lb

150

3.0

2.2

2.2

0.6

300

7.7

5.6

5.6

0.6

平板闸阀主要零部件材料:

阀门/阀盖

WCB

WC6

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSO410+ENP

ANSI316+ENP

阀杆

2Cr13

2Cr13

A182-A6a

A182-A316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨/Flexible Graphite

聚四氟乙烯/PTFE+FPM



垫片

-

螺栓

35

35CrMo

A193-B7M

A193-B8

适用介质

水、油口、蒸汽

蒸汽、油品

丙烷、乙烯

硝酸类

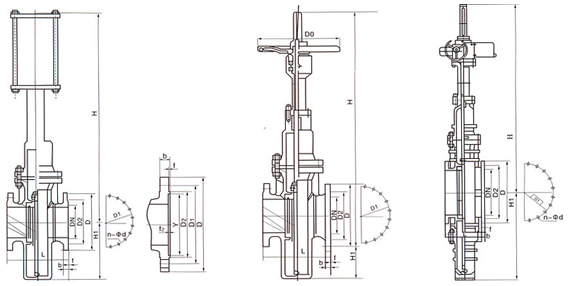

平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa

1.6MPa

DN

L

D

D1

D2

Do

f

b

H

H1

n-Φd

凸面法法

RF

(K)Z43WF6C

(K)Z543WF6C

(K)Z643WF6C

(K)Z943WF6C

50

178

160

125

100

250

3

16

584

80

4-Φ18

65

190

180

145

120

250

3

18

634

95

4-Φ18

80

203

195

160

135

250

3

20

688

100

8-Φ18

100

229

215

181

155

300

3

20

863

114

8-Φ18

125

254

245

210

185

350

3

22

940

132

8-Φ18

150

267

280

240

210

350

3

24

1030

150

8-Φ23

200

292

335

295

265

350

3

26

1277

168

12-Φ23

250

330

405

355

320

400

3

30

1491

203

12-Φ25

300

356

460

410

375

450

4

30

1701

237

12-Φ25

350

381

520

470

435

500

4

34

1875

265

16-Φ30

400

406

580

525

485

305

4

36

2180

300

16-Φ30

450

432

640

585

545

305

4

40

2440

325

20-Φ34

500

457

705

650

608

305

4

44

2860

360

20-Φ41

600

508

840

770

718

305

5

48

3450

425

20-Φ41

700

610

910

840

788

305

5

50

3960

460

24-Φ41

800

660

1020

950

898

305

5

52

4550

512

24-Φ41

900

711

1120

1050

998

250

5

54

5250

565

28-Φ48

1000

811

1250

1170

1110

250

5

56

5870

630

28-Φ18

2.5MPa

50

178

160

125

100

250

3

20

584

80

4-Φ18

凸面法法

RF

(K)Z43WF-25

(K)Z543WF-25

(K)Z643WF-25

(K)Z943WF-25

65

190

180

145

120

300

3

22

634

95

8-Φ18

80

203

195

160

135

350

3

22

388

100

8-Φ18

100

229

230

190

160

350

3

24

863

114

8-Φ23

125

254

270

220

188,

350

3

28

940

132

8-Φ25

150

267

300

250

218

400

3

30

1030

150

8-Φ25

200

292

360

310

278

450

3

34

1277

168

12-Φ25

250

330

425

370

332

500

3

36

1491

203

12-Φ30

300

356

485

430

390

305

4

40

1701

237

16-Φ30

350

381

550

490

448

305

4

44

1875

265

16-Φ34

400

406

610

550

505

305

4

48

2180

300

16-Φ34

450

432

660

600

555

305

4

50

2440

325

20-Φ34

500

457

730

660

610

305

4

52

2860

360

20-Φ41

600

508

840

770

718

305

5

56

3450

425

20-Φ41

700

610

955

875

815

305

5

60

3960

460

24-Φ48

800

660

1070

990

930

305

5

64

4550

512

24-Φ48

900

711

1180

1090

1025

-

5

66

5250

595

28-Φ54

1000

811

1305

1210

1140

-

5

68

5870

660

28-Φ48

无导流孔平板闸阀PN4.0MPa0.0MPa

4.0MPa

DN

L

D

D1

D2

Y

Do

f

f2

b

H

H1

n-Φd

凹凸法法

MFM

(K)Z43WF-40

(K)Z543WF-40

(K)Z643WF-40

(K)Z943WF-40

50

250

160

125

100

88

250

3

4

20

584

80

4-Φ18

65

280

180

145

120

110

250

3

4

22

634

95

8-Φ18

80

310

195

160

135

121

250

3

4

22

679

102

8-Φ18

100

350

230

190

160

150

300

3

4.5

24

863

115

8-Φ23

125

400

270

220

188

176

350

3

4.5

28

940

133

8-Φ25

150

450

300

250

218

204

350

3

4.5

30

1040

152

8-Φ25

200

550

375

320

282

260

350

3

4.5

38

1282

188

12-Φ30

250

650

445

385

345

313

400

3

4.5

42

1495

223

12-Φ34

300

750

415

450

408

364

450

4

4.5

46

1701

250

16-Φ34

350

850

470

510

465

422

500

4

5

52

1880

280

16-Φ34

400

950

655

585

535

474

305

4

5

58

2200

310

20-Φ41

450

1050

680

610

560

524

305

4

5

60

2480

335

20-Φ41

500

1150

755

670

612

576

305

4

5

62

2890

380

20-Φ48

600

1350

890

795

730

678

305

5

6

62

2480

450

20-Φ54

700

1450 <, /TD>

995

900

835

768

305

5

6

68

3985

500

24-Φ54

800

1650

1135

1030

960

876

305

5

6

76

4750

570

24-Φ58

6.4MPa

50

250

175

135

105

88

250

3

4

26

584

90

4-Φ23

凹凸法法

MFM

(K)Z43WF-64

(K)Z543WF-64

(K)Z643WF-64

(K)Z943WF-64

65

280

200

160

130

110

250

3

4

28

634

105

8-Φ23

80

310

210

170

140

121

250

3

4

30

679

110

8-Φ23

100

350

250

200

168

150

300

3

4.5

32

763

130

8-Φ25

125

400

295

202

176

350

3

4.5

36

970

150

8-Φ30

-

150

450

340

280

240

204

350

3

4.5

38

1038

175

8-Φ34

200

500

405

345

300

260

350

3

4.5

44

1282

210

12-Φ34

250

650

470

400

352

313

400

3

4.5

48

1495

240

12-Φ41

300

750

530

460

412

364

450

4

4.5

54

1965

270

16-Φ41

350

850

595

525

475

422

500

4

5

60

2185

300

16-Φ41

400

950

670

585

525

474

305

4

5

66

2573

335

16-Φ48

450

1050

715

630

570

524

305

4

5

68

2800

360

20-Φ48

500

1150

800

705

640

576

305

4

5

70

3280

405

20-Φ54

600

1350

930

820

750

678

305

5

6

76

380

470

20-Φ58

10.0MPa

50

250

195

145

112

88

250

3

4

28

590

100

4-Φ25

凹凸法法

MFM

(K)Z43WF00

(K)Z543WF00

(K)Z643WF00

(K)Z943WF00

65

280

220

170

138

110

250

3

4

32

640

115

8-Φ25

80

310

230

180

148

121

250

3

4

34

680

120

8-Φ25

100

350

265

210

172

150

300

3

4.5

38

870

135

8-Φ30

125

400

310

250

210

176

350

3

4.5

42

980

155

8-Φ34

150

450

350

290

250

204

350

3

4.5

46

1100

180

12-Φ34

200

550

430

360

312

260

350

3

4.5

454

1315

220

12-Φ41

250

650

500

430

382

313

400

3

4.5

60

1605

255

12-Φ41

300

75

585

500

442

364

450

4

4.5

70

1925

295

16-Φ48

350

850

665

560

408

422

500

4

5

76

2280

335

16-Φ54

400

950

715

620

558

474

305

4

5

80

2580

360

16-Φ54



产品尺寸


燃气平板闸阀埋地平板闸阀

1.重要的事说三遍:不要使劲往死里关!不要使劲往死里关!不要使劲往死里关!

2.开到位或关到位时,应将阀杆手柄或手轮往回转1/2圈。以保证闸板处于浮动状态,保持良好的密封性能。
