电动卡箍式球阀是引进国外先进技术的基础上进行更新设计,精心制造的产品。它是以PU型电动执行机构为控制动力源,然后有连接阀杆带动阀芯在阀体内转动90°,就可以实现全开—全闭的动作。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制。特点孔径大小与管道致,不产生沉淀物。流道内壁240Grit抛光,保证流道畅通无阻。采用全包的PTFE密封没有死角,易清洗。
产品简介:
电动卫生级快装球阀Q981F电动卫生级球阀/电动卫生级卡箍快装球阀/电动卫生级卡箍球阀/电动卫生级快接球阀/电动卫生级卡盘球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
『Q981F电动卫生级球阀』供应商,本司供应的【电动球阀】质量先行、价格合理、售后服务较完善。『Q981F电动卫生级球阀』适用于轻重工业及楼宇管道。流体前进的道路上,让能恩阀门为您排忧解难!【球阀】可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
产品特点:
卫生级气动球阀概述卫生级气动球阀采用内外抛光处理,用于食品等卫生级别工况。控制方式有开关型和调节型两种。全通径的卫生级球阀基本没有流阻;结构简单、体积小、重量轻;紧密可靠,其有两个密封面,而且目前球阀的密封面材料使用各种塑料,密封性好,能实现密封卫生级气动球阀参数【阀体材质】:304、316、316L
【阀芯材质】:304、316、316L
【密封阀座】:NBR、EPDM、PTFE、硅橡胶
【压力等级】:1.6MPa
【公称通径】:DN25-DN150
【结构形式】:一体式
【连接方式】:卡箍快装
【温度范围】:PTFE:-30~180℃【气动附件】:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
【气动执行器】:双作用、单作用常闭、单作用常开【电磁阀电压】:AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
球阀的用途
直通球阀用于截断介质,应用最为之泛。多通球阀可改变介质流动方向或进行分配,球阀已广泛应用于长输管线。球阀的介质流动方向不受限制。球阀压力、通径使用范围较宽,但使用温度受密封圈材料的限制和制约。由于硬密封球阀(图2-23)的出现,使球阀的适用压力和适用温度有了大幅提高,适用温度由-50~200℃,提高到-200~450℃,甚至600~700℃,适用压力由PN40,提高到PN320,特别是各种衬里球阀的出现,使球阀的适用介质得到进一步拓展球阀是近几十年来发展最为显著的阀种。特别是大口径球阀已经超出了传统用于放流和断流的使用概念,越来越多地发展用来代替传统节流的截止阀。随着球阀结构的发展,使用材料的开发,特别是内件结构的改进,它的使用范围也更加扩大。在流程工业的节流中,它已经打破了截止阀的“一统天下”,成为控制阀的工业领域中发展最快的一种阀门,这是因为旋转90°启闭的球阀在流量控制方面有比截
止阀更大的优点:①不像截止阀那样启闭时阀杆穿过填料易于拉伤填料和泄出介质,易使阀杆在大气中腐蚀;②由于驱动装置和定位器技术发展,特别是计算机集成处理系统( CTPEM)的应用,使包括球阀在内的旋转90°启闭阀门更适于应用在控制系统中;③调节范围大,同一尺寸的球阀比截止阀的流量调节范围要大10~20倍,球阀流量控制范围(即最大控制流量与最小控制流量之比)为100:1以上;④规格范围大、系列多,可用于包括泥浆、颗粒介质在内的各种介质的控制;⑤它是二级控制。
技术参数和性能
电动执行器技术参数 | Q981F电动卫生级球阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | 15~102mm |
输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.0MPa |
任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 304/316/316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
环境温度 | -30°~60° | 阀座密封 | PTFE |
手动操作 | 附带手柄操作 | 温 度 | PTFE≤150℃ |
限 位 | 电气、机械二重限位 | 结构型式 | 快装式、焊接式、螺纹式 |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 酒类、生物工程、食品、制药、饮料、乳品等 |
输入信号 | 0-10,1-5VDC/4-20mA(智能型) | 特 点 | 安全卫生,密封好、使用寿命长 |
外形尺寸
通径Ø | G | L1 | L | W | H | D | 额定功率 | 额定电流 |
15 | 25.4 | 119 | 80 | 110 | 115 | 10 | 15W | 0.12A |
19 | 50.5 | 119 | 100 | 110 | 115 | 16.1 | 15W | 0.12A |
25 | 50.5 | 119 | 105 | 110 | 147 | 22.4 | 15W | 0.12A |
32 | 50.5 | 119 | 120 | 110 | 150 | 28.8 | 15W | 0.12A |
38 | 50.5 | 119 | 136 | 110 | 152 | 35.1 | 15W | 0.12A |
45 | 64 | 155 | 145 | 132 | 152 | 42 | 15W | 0.2A |
51 | 64 | 155 | 160 | 132 | 172 | 47 | 15W | 0.2A |
57 | 77.5 | 155 | 162 | 132 | 177 | 52 | 15W | 0.2A |
63 | 77.5 | 155 | 170 | 132 | 192 | 58 | 25W | 0.5A |
76 | 91 | 208 | 195 | 165 | 197 | 71 | 25W | 0.5A |
89 | 106 | 208 | 235 | 165 | 224 | 83 | 50W | 0.8A |
102 | 119 | 256 | 270 | 211 | 232 | 97 | 50W | 0.8A |
133 | 145 | 256 | 290 | 211 | 258 | 125 | 50W | 0.8A |

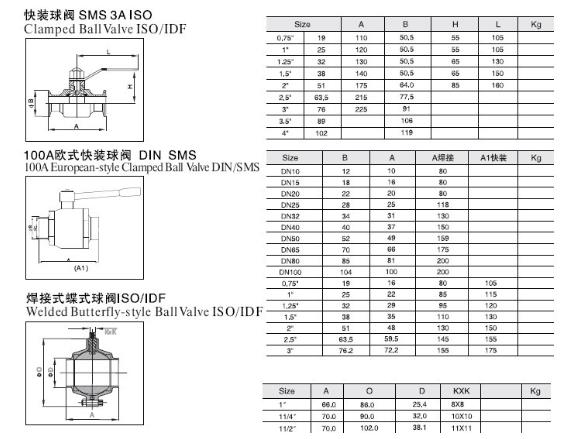

产品结构图

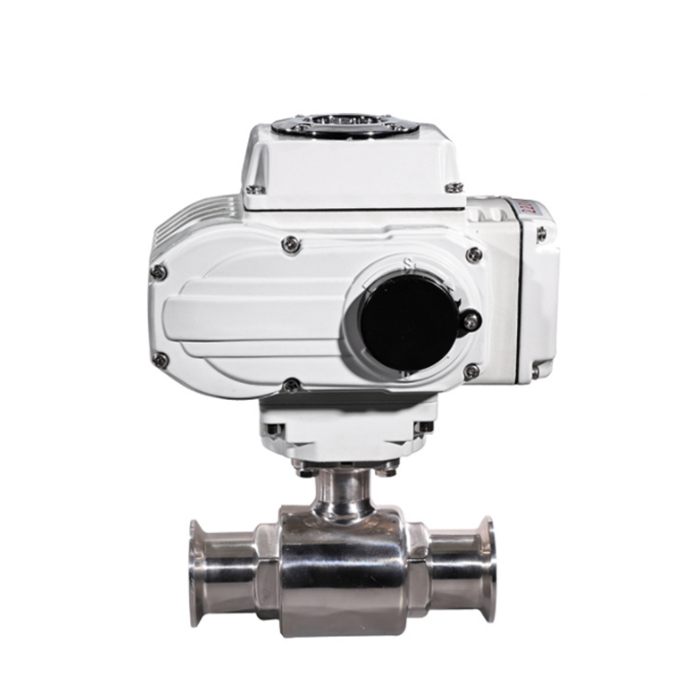

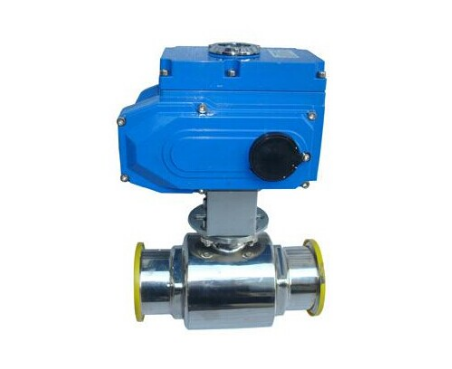

产品实拍图
订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
注意事项:
1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时zui好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
