产品概述：

ZMQSY气动Y型疏水阀适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成，便于拆装以及在原地维修。倾斜阀杆的构造和的流道形状设计使介质近于直线的方式，阀门具有的Cv值，产生比其它形式阀门低的压降。阀门本体上以工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构紧凑。锥形密封面设计使较小的轴向力可密封，能提供好的密封。采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成在阀体中腔导向的活塞式阀瓣，可以消除因受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将的流体以接近直线的方式通过，消除侧面冲击引起的反应。这些特点使该阀门适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，该合金具有的机械特性，耐磨损，耐冲蚀。阀杆填料采用填料，能起到的防漏效果，并且拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配。采用气动装置作为执行机构,对阀门的控制精确,安全,有效.填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

工作原理:

Y型气动疏水阀由新系列气动薄膜执行机构和Y型疏水阀二部分组，Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。
气动疏水阀执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
当信号压力输入膜室后，气动疏水阀在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。

Y型气动疏水阀特性

①阀门上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和较佳的流道形状设计使介质近于直线的方式，阀门具有较佳的Cv值，产生比其它形式阀门更低的压降。
②阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力可密封，能提供可靠的密封和长久的使用寿命。
③采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速"排放"和"疏水"系统。
④阀瓣密封面堆焊硬质合金，该合金具有的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。
⑤阀杆填料采用进口的特种填料，能起到较佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。
⑥采用气动装置作为执行机构,对阀门的控制精确,安全,有效.
⑦填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

气动Y型疏水阀标准规范：
设计制造标准：JB/T3595、E101、ANSI B16.34
结构长度标准：GB/T 12221-2005
对接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口径范围：1/2″～ 2-1/2″
对接焊口径范围：1/2″～ 4″
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595

 Y型气动疏水阀技术参数：

· 公称通径20、25、32、40、50 、65 、80、100
· 额定流量系数Kv5、8、12、17 、29 、43 、70、110
· 额定行程L（mm）20、30
· 执行机构型号ZM10-1、ZM10-2
· 膜片有效面积（cm2）210 、320
· 公称压力1.6MPa、4.0MPa、6.4MPa、160 MPa
· 固有流量特性快开
· 气源压力(MPa）0.4～0.6
· 电动执行机构根据阀门所需推力和行程选择
· 电源电压220V.AC 50Hz 380V.AC 50Hz（三相）
· 工作温度-标准型-20～220℃

气动Y型疏水阀零件材料与工况：

气动Y型疏水阀主要尺寸及重量：

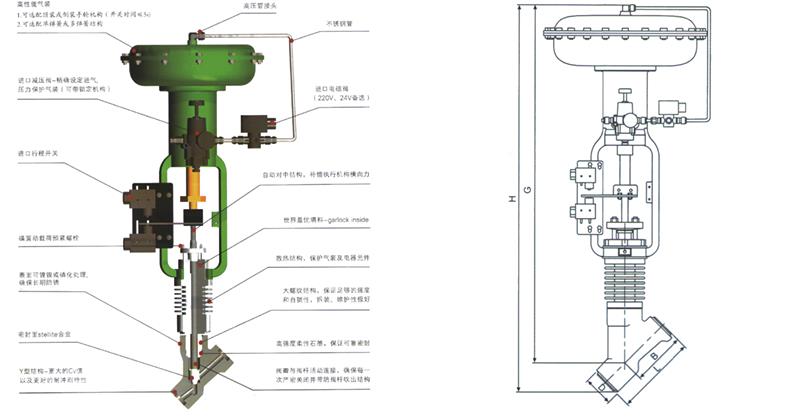

 产品结构图：
