电动排泥阀适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好,采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制.经久耐用,使用寿命长。

名称:J944X电动角式排泥阀
可在线通过咨询了解详情

通过以下按钮进入下一步

电动角式排泥阀,J944X电动角式排泥阀各型净化设备及池子外部或管道上作于排泥、排泥用。
产品用途1. 供介质为液、气的管路上作截流作用2. 供各型净化设备及池子外部或管道上作于排泥、排泥用。
电动角式排泥阀,J944X电动角式排泥阀工作原理及性能
本产品由角式阀体,支架和电动头等三大部分组成,由电动头带动闸板开启或关闭,当停电时也可用手动开启或关闭,一阀两种开启或关闭,阀板为软密封,关闭后密封性能好,无渗漏等优点。

产品应用:
电动排泥阀适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好,采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制.经久耐用,使用寿命长。

作用用途:
1、供介质为液、气的管路上作截流作用。
2
、供各型净化设备及池子外部或管道上作于排泥,排污用。



技术参数:
压力等级:1.0MPa  1.6MPa
电动头电压:220V380V订货时注明。
阀体、支架材料:铸铁,球墨铸铁,WCB
阀杆材料:不锈钢
阀板材料:球墨铸铁,热合橡胶、WCB热合橡胶
法兰连接标准:GB/T 17241.6-98
试压标准:GB/T 13927-92
注:高度H如用户需要加高订货时注明,不注明按尺寸表中H供货。

工作原理

  阀门开启:介质(水、气、油)通过换向阀(手动四通阀或电磁阀)进入缸体下腔,推动活塞上行,带动底止水盖板打开,此时开始排泥,随着上行的距离增大排泥量也增大。

活塞推动上行的介质通过换向阀在上行的同时排出,至此整个开启过程完成。
阀门关闭:

排泥彻底后,四通阀换向,介质由四通阀进入缸体上腔,推动活塞向下运行,使底止水盖板与底座密闭,达到关闭状态,排泥停止,缸体下腔的介质通过四通阀排放孔排掉,至此整个排泥过程全部完成。

主要参数

压力等级

0.6MPa-1.6MPa

电动头电压

220V380V,订货时注明

阀体、支架材料

铸铁,球墨铸铁,WCB

阀杆材料

不锈钢

阀板材料

球墨铸铁,热合橡胶、WCB+热合橡胶

法兰连接标准

GB/T 17241.6-98

试压标准

GB/T 13927-92

注:高度H,如用户需要加高订货时注明,不注明按尺寸表中H供货

主要外形尺寸

DN

L1

L2

H

D

D1

Z-фd

50

110

95

200

165

125

4-8

80

135

125

230

200

160

4-8

100

160

125

250

220

180

8-18

150

205

145

300

285

340

8-23

200

220

185

350

340

295

8-23

250

260

205

400

395

350

12-23

300

280

245

450

445

400

12-23

400

335

310

550

656

515

16-25

产品简介:

J644X气动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

液动角式排泥阀设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启般只需3秒钟;液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物;也可安装在工作介质为水、气、池等工业管道中作截流用;液动角式排泥阀驱动液可用清水或气,本产品可节省人力物力,有很大的经济效益是理想产品。

工作原理及性能:

液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

主要技术参数:

1.阀门公称压力:1.0Mpa
2.
阀体密封压力:1.1Mpa
3.
液压缸工作压力:0.15-0.3 Mpa 0.3-1.0MPa
4.
液压缸工作介质:清水、气、油
5.
介质温度:常温



上海沪通排泥阀介绍角式隔膜排泥阀HB100S  快开排泥阀、液压排泥阀、气动排泥阀、角式排泥阀、气动平衡三通式排泥阀J647X、液动平衡角三通式排泥阀J747X  液压角式排泥阀J744X。气动角式排泥阀J644X。双腔隔膜式排泥阀JM744。角式隔膜排泥阀HB100S、液压池底排泥阀JH742X。气动池底排泥阀JH642X。隔膜式池底排泥阀。PNF盖阀排泥阀、手动排泥阀SD44X系列等产品。 阀体材质:铸铁。阀杆材质:不锈钢密封皮碗:耐磨丁晴橡胶。工作压力1.0-1.6MPA,工作温度常温。阀门口径  DN15-DN300。连接方式:法兰。传动方式:  手动、液动、气动。适用介质:水、污水等。  制造标准:国标。欢迎选购订做

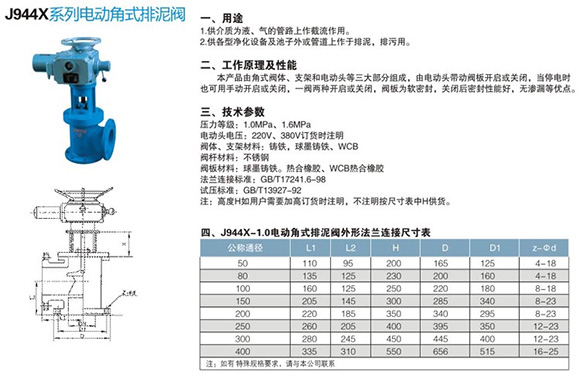

结构图

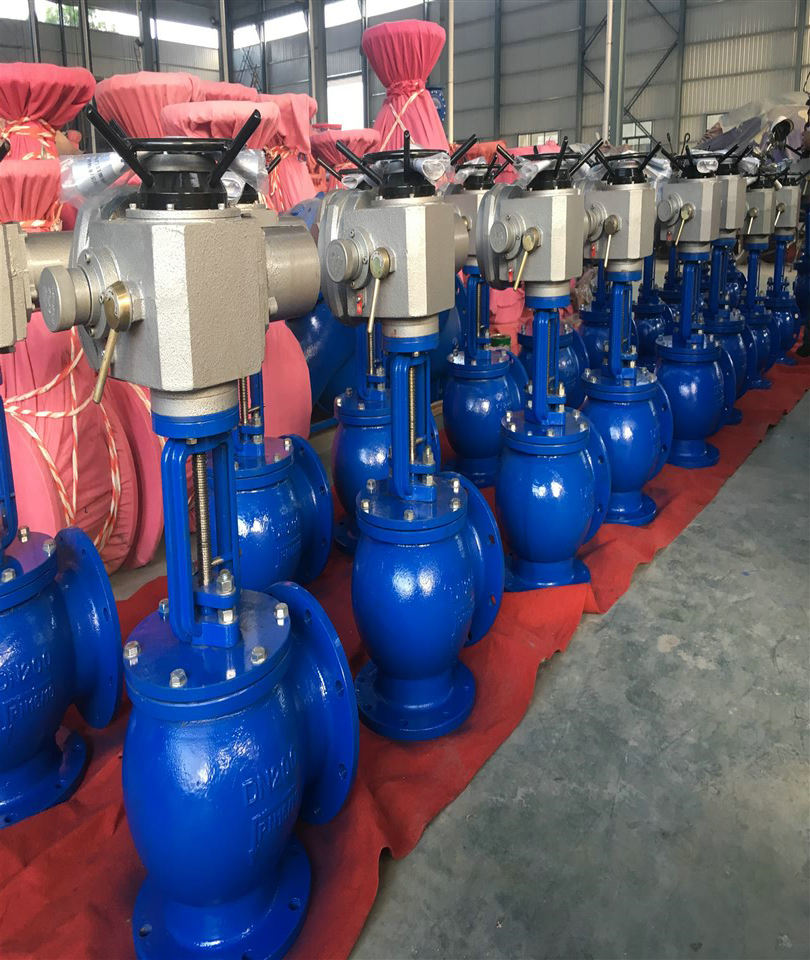

实拍图

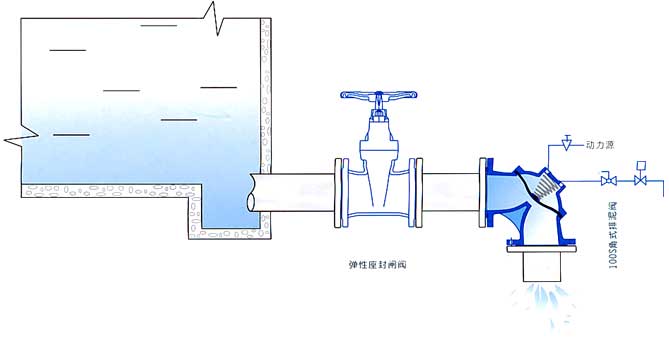

安装示意图


保管维护

1、阀门应存干燥通风的室内,通路两端须堵塞。
2、短期内暂不使用的阀门,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。
3、阀门进出口要用蜡纸或塑料片封住,以防进去脏东西。FHB自动化在线网
4、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
5、放置室外的阀门,必须盖上油毡或苫布之类防雨、防尘物品。存放阀门的仓库要保持清洁干燥。

使用维护

1、阀杆螺纹经常与阀杆螺母摩擦,要涂一点黄油或石墨粉,起润滑作用。
2、不经常启闭的阀门,要定期转动手轮,对阀杆螺纹加润滑剂,以防咬住。
3、室外阀门,要对阀杆加保护套,以防雨、雪、尘土锈污。
4、如阀门系机械传动,要按时对变速箱添加润滑油并保持阀门的清洁。
5、不要依靠阀门支持其它重物,不要在阀门上站立。
6、阀杆,特别是螺纹部分,要经常清洁并添加新的润滑剂,防止尘土中的硬杂物,磨损螺纹和阀杆表面,影响使用寿命。
