上海沪通阀门科技有限公司主要生产(法兰针型阀)也是国内（针型阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售！规格齐全，质量可靠、价格合理、售后服务完善、邯高品质，全球共享！
法兰式针型阀产品概述：
J48H型针型阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该针型阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
法兰式针型阀主要零件材料：
零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
J48H-16 | 碳钢 | 铬不锈钢 | 聚四氟乙稀 柔性石墨 | 碳钢 | 优质碳钢 | |
J48W-25P | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 | ||
法兰式针型阀主要性能规范：
型号 | 公称压力(Mpa) | 公称直径DN(mm) | 尺寸(mm) | 阀体材料 | 工作温度(℃) | 适用介质 | 重量(kg) | |||
L | d | H | Do | |||||||
J48W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
J48W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.75 |
J48W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 5.5 |
J48W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 |
J48W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 |
J48W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 |
J48H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳钢 | 425 | 水，蒸汽 | 3.2 |
J48H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳钢 | 425 | 水，蒸汽 | 3.75 |
J48H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳钢 | 425 | 水，蒸汽 | 5.5 |
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
主要外形尺寸
公称通径 DN | A | B | C | F | N-ø | L | H | D0 |
DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 |
DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 |
DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 |
DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |

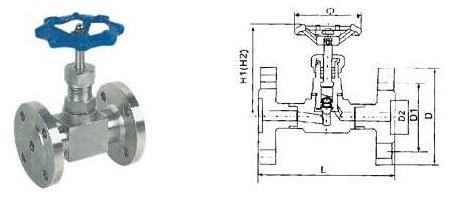

产品结构图
