因此这种类型的阀门非常适合作为切断或调节以及节流用。

阀门型号1-800L1

连接形式螺纹连接

品材质A105

公称通径12-2

用介质水，油品，蒸汽等

压力环境150LB-1500LB

工作温度425℃

闽门标准美标

产品外形螺栓连接

流动方向单向

特点结构

与闸相比，截止阀的结构较简单，制造和维修都比较方便；密封面不易磨损、擦伤、密封性能較好，寿命较长；启闭时阀瓣行程较小，启闭时间较短

应用范围

①截止阀产品的设计制造符合美国标准 ASME B1634，英国BS1873等国外先进标准要求

②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小

③关闭件(闸瓣)与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠

④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。

⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆

并配有滚动轴承式采用撞击式手轮以减轻关闭力

⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

直通式截止阀

介质的井口通道在同一方向，呈180°，这种形式的截止阀，使流动状态的破坏程度比常規截止阀要小，因而通过阀门的压力损失也相应减少

工作原理

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

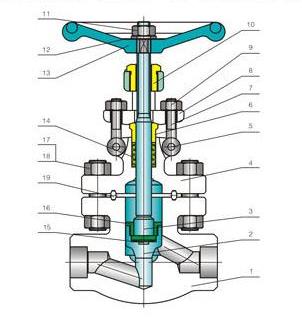

尺寸结构图

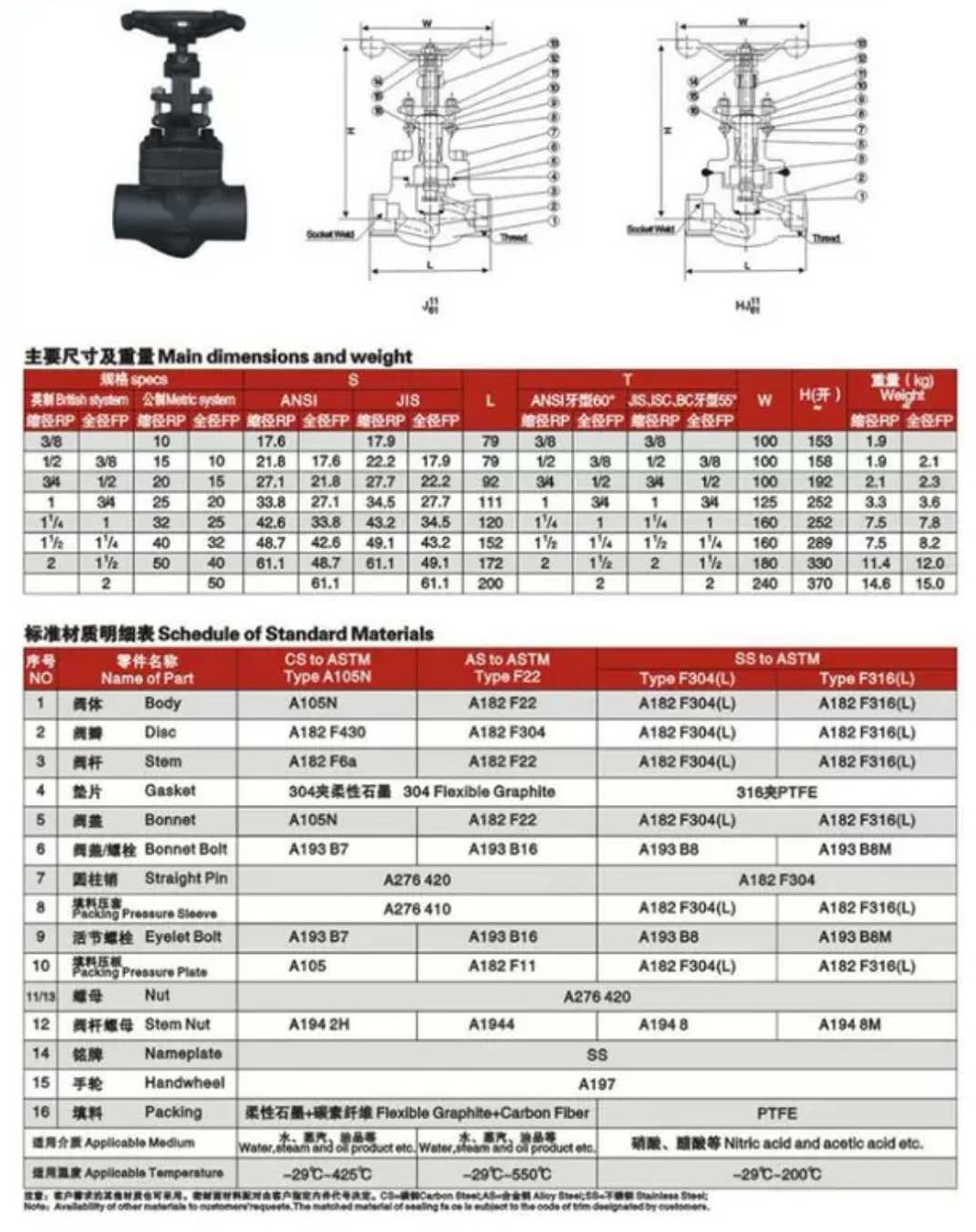

产品尺寸表：
