隔膜阀既可通过一个气动头进行遥控操作,也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒,乳制品,饮料等食品工业中以及无菌工况的制药领域。本隔膜阀采用进口加强硅橡胶,阀体经高速精加工抛光处理,光洁度达到Ra0.2um,绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。卫生级隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。

" />



Cloud Zoom small image

隔膜阀既可通过一个气动头进行遥控操作,也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒,乳制品,饮料等食品工业中以及无菌工况的制药领域。本隔膜阀采用进口加强硅橡胶,阀体经高速精加工抛光处理,光洁度达到Ra0.2um,绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。卫生级隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。

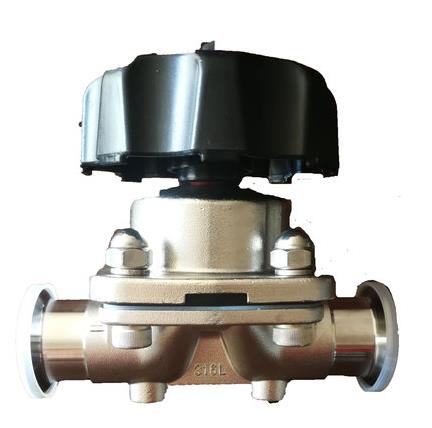

名称:卫生级隔膜阀
可在线通过咨询了解详情

通过以下按钮进入下一步
隔膜阀既可通过一个气动头进行遥控操作,也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒,乳制品,饮料等食品工业中以及无菌工况的制药领域。

工作原理

◎该阀门可以手动也可以气动操作,卫生级隔膜阀也可以通过控制器和电磁阀控制。

◎阀体和压力板的相互关系,防止了膜片的挤压。

◎当阀门关闭时,支撑膜片的压力垫朝阀体上的密封面移动。当压力板移动时,膜片弯曲,  被迫推向阀体中心的阀座区域,因此关闭了通向阀体的流体路径。
阀体和膜片的紧密配合提供阀体密封和阀座密封,确保了管道内部和外部环境完全隔绝,所以该阀门适用于无菌过程。
GMFCF型卫生级隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
该阀门可手动操作,也可气动操作,还可以通过智能控制器控制。

卫生级隔膜阀,卫生级气动隔膜阀用途:

本阀隔膜采用进口加强硅橡胶,阀体经高速精加工抛光处理,光洁度达到Ra0.2um,无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。

适用温度:≤150℃
压力等级:PN(MPa) 1.0



衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1



金属材质

与产品接触的部件

316L(1.4404) 锻制

不与产品接触的部件

304(1.4301)

密封材质

标配

PTFE/EPDM复合膜片

选配

EPDMSiliconeFPM
采用进口密封材料,所有密封材质均符合FDA 177.2600

温度

连续工作温度

-20~+135℃(PTFE/EPDM)

灭菌温度

150℃(Max20min)

压力

工作压力

0~10bar

控制气源压力

5~8bar

表面处理

内表面处理

Ra≤0.4μm(镜面抛光或电子抛光)

外表面处理

喷丸处理

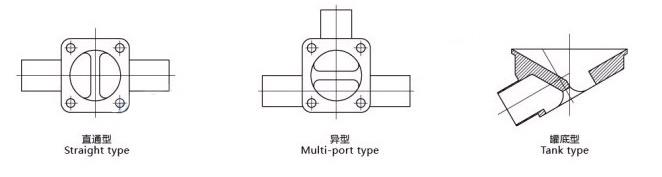

连接

连接标准

焊接端: DIN 11866 系列1

焊接端: DIN11866系列3

连接方式: 焊接.螺纹.快装.法兰

选配

智能控制器

24V DC

1个电磁阀

位置传感器

24V DC

2NPNPNP位置传感器

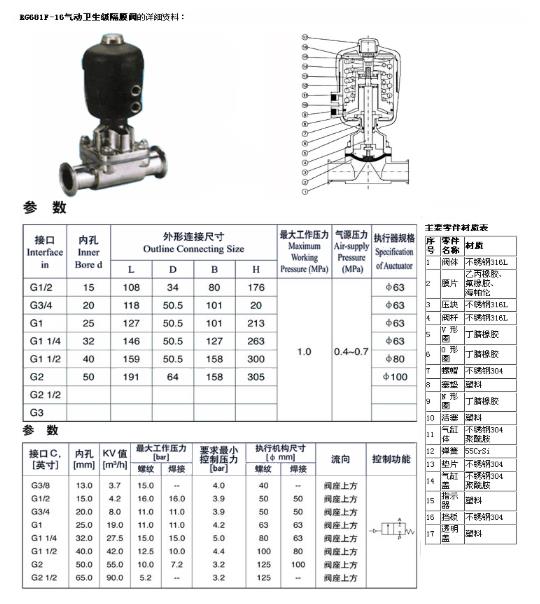

卫生级隔膜阀尺寸表

公称通径 DN

公称压力
MPa

A
mm

B
mm

E
mm

F
mm

15

1.0

108

34

80

89/99

20

118

50.5

80

91/102

25

127

50.5

80

110/123

32

146

50.5

80

129/138

40

159

50.5

120

139/159

50

191

64

120

159/186
