根据工矿条件和综合确定典型阀门的结构类型、

作者:Admin 日期:2022-12-02 点击:1079
一键分享

阀门产品的发展主要决定于材料和结构,本章阐述的阀门结构型式是以量大面广,具有代表性的钢制、铁制和铜制的通用阀门为主,对于其他材料的阀门结构型式可分别参照这些阀门的结构型式。闸阀、钢制阀门

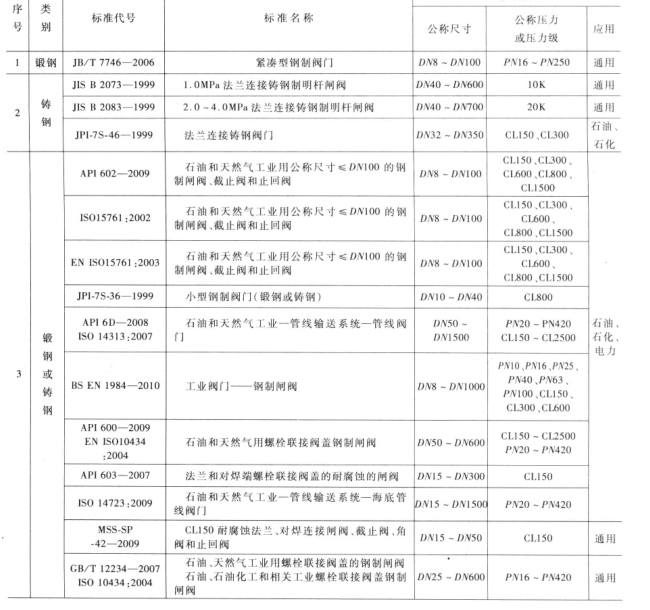

1。设计标准和适用范围钢制闸阀的设计标准和适用范围见表2-1

2。结构型式钢制闸阀的结构型式见表2-2


锻钢明杆闸阀结构形式:

1)流道:JB/T7746-2006,AP602-2009缩径;ENsO15761:2002CL150-CL800通孔或缩孔,CL1500通孔;P17s36-1999通孔

2)阀体与阀盖的连接:JB/T77462006AP1602-2009法兰、螺纹或焊接; EN ISO15761:2003法兰,焊接;Pl-7S-36-1999上螺纹阀杆法兰,下螺纹阀杆、螺纹

3)连接端:JB/T7746-2006APL602-2009,内螺纹、承插焊或法兰;E1s015761:2003内螺纹承插焊、法兰对焊;PP7S36-1999内螺纹、承插焊

4)闸板:楔式单闸板





锻钢暗杆闸阀结构形式:

1)流道:JB/T7746-2006AP602-2009缩径;ENso15761:2003CL150-CL800通孔或缩孔;CL1500通孔;PP-7s-36-1999通孔

2)阀体与阀盖的连接:JB/T77462006AP1602-2009法兰、螺纹或焊接;ENIS015761:2003法兰、焊接;JPl-7S-36-1999上螺纹阀杆,法兰,下螺纹阀杆、螺纹

3)连接端:JBT7746-2006AP1602-2009内螺纹、承插焊或法兰;EN15015761:2003内螺纹承插焊、法兰对焊;P175-36-1999内螺纹、承插焊

4)闸板:楔式单闸板





延长阀体锻钢闸阀结构形式:

1)流道:缩孔2)阀体与阀盖连接:焊接3)连接端:一端内螺纹;另端外螺纹,承插焊或对接焊4)闸板:楔式单闸板





内压式自封闸阀结构形式:

1)流道:缩孔2)阀体与阀盖的连接;内压3)连接端:对焊、法兰4)闸板:楔式单闸板阀体、阀盖、支架:整体锻阀杆封连接端





铸造闸阀结构形式:

1)流道:直通式2)阀体与阀盖的连接:法兰(RFRTJ)3)连接端:法兰(RFRTJ),对焊(BW)24)闸板:楔式单闸板、楔式双闸板、楔式弹性闸板。平行双闸板5)支架:整体式或分离式





缩口式闸阀结构形式:

1)流道:缩口式2)阀体与阀盖的连接:RFRJ3)连接端:RFRTJBW4)闸板:与AP16D-2008dtso14313:2007相同5)支架:分离式或整体式
