阀门焊接中zXG-300型硅整流弧焊机电气原理图

作者:Admin 日期:2022-11-30 点击:1206
一键分享

一般多采用三相磁饱和电抗器线路。焊机包括三相降压变压器、三相磁饱和电抗器、硅整流器组、输出电抗器和通风机组等部分。相变压器接法一般为星形联结或三角形联结。饱和电抗器由三个日字形铁心组成,在每个铁心的两侧柱上绕有两个交流绕组,相互反向串联,其串联共点分别接到变压器输出端的相上,而串联后的交流绕组的两端分別接整流器上,如图3-52所示。直流控制绕组为三个铁心共用。硅整流器组由型号ZCz-200型硅整流元件6个组成,并分别与饱和电抗器的6个交流绕组接成相桥式全波整流线路。饱和电抗器和硅整流器组又组成一个内桥内反馈三相磁放大器线路。

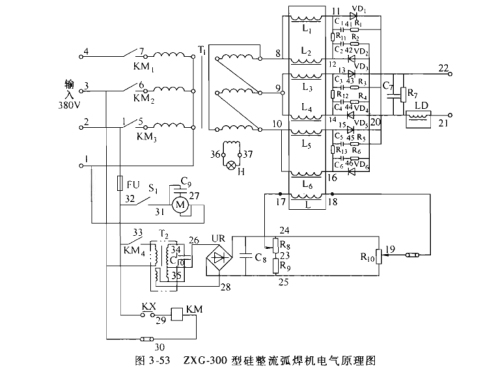

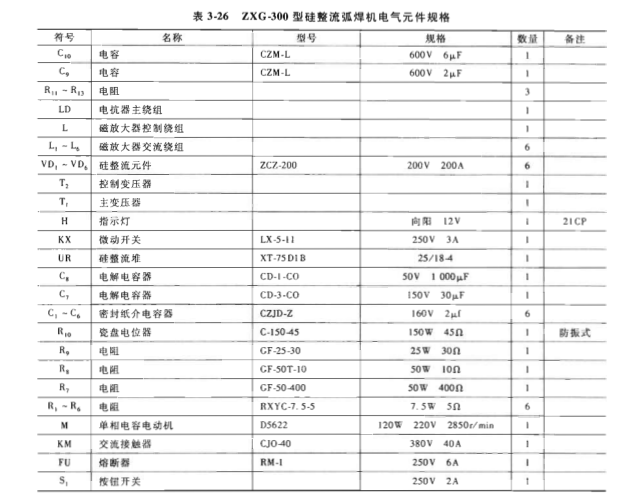

输出电抗器串联在焊接回路中,其作用是进一步减小输出电流的脉动程度,同时还能改善焊机的动特性,减少金属飞溅,并使电弧稳定。通风机组使整流器组和焊机各部件得到良好的冷却。焊机控制系统如图353所示,其电器元件规格见表3-26





其动作原理如下:

1)焊机的起动。将电源开关S置于接通位置,接通电源,通风电动机M运转。当风量达

到一定值时,即以一定压力推动微动开关KX,使交流接触器KM通电。焊接变压器通过KM的主触头与电网接通,于是焊机开始工作。

2)焊接电流的调节。靠调节面板上的焊接电流控制器R,用以改变直流控制绕组的电流

从而调节焊接电流的大小。为了减小电网电压的波动对焊接电流的影响,直线控制绕组的电源采用铁磁谐振式稳压器来保持励磁电流的稳定。

3)过电压保护。焊机流器组采用在硅整流元件侧及输出端并联电阻R和电容C,防止瞬

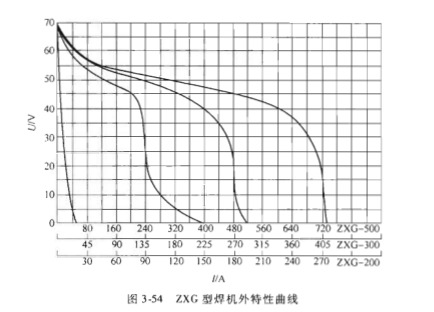

时过电压击穿硅整流元件焊机具有陡降外特性,其特性曲线如图3.54所示。


ZXG6300型整流器式弧焊机

此种焊机采用三相动绕组来调节电流并得到陡降外特性,它由三相变压器、整流器组、转换

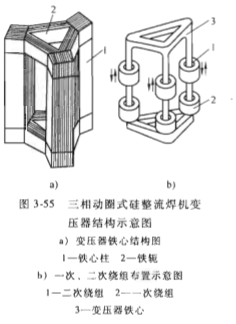

开关、保护电容等组成三相变压器系三相动绕组式、具有陡降外特性的变压器。三个铁心由铁轭联结组成放射形铁心(355),使三相漏抗一致,以保证三相电流平衡。一次绕组固定在铁心下部,二次绕组安装在铁心柱上部,由可动支架将三相连接,可借手柄转动螺杆,使二次绕组沿铁心柱上、下移动。改变一次、二次绕组间距离,即改变它们之间的漏抗值,可改变焊接电流的大小。一次、二次绕组间距离越大,漏磁越大,焊接电流越小。反之,焊接电流增大。整流器组由200A/150V的硅整流元件6个组成三相桥式全波整流网路。转换开关是用来对一次、二次绕组并联(大档)、串联(小档)进行换接,实现电路粗调节。

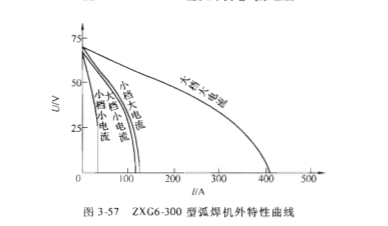

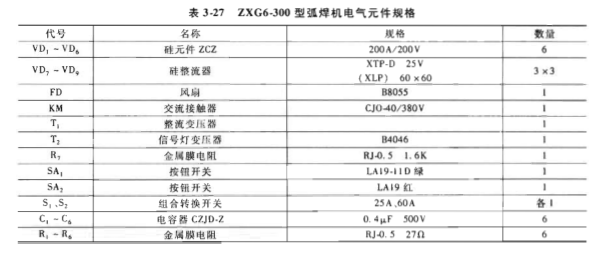

为了防止焊接回路中出现的冲击电压击穿硅元件,这种整流器装有电阻、电容保护及交流侧硅堆保护装置ZXC6-300型弧焊机电气原理图如图356所示,外特性曲线如图3.57所示,其电气元件规格见表3-27







3。使用和维修

弧焊整流器的使用和维修在很多方面与交流弧焊变压器相同,所不同的是它加入了整流部分。因此,应针对硅元件、控制部分等的运行特点加以注意。

4)磁放大器铁心为冷轧硅钢片等高导磁材料制成,勿强烈振击,以防磁性变坏。

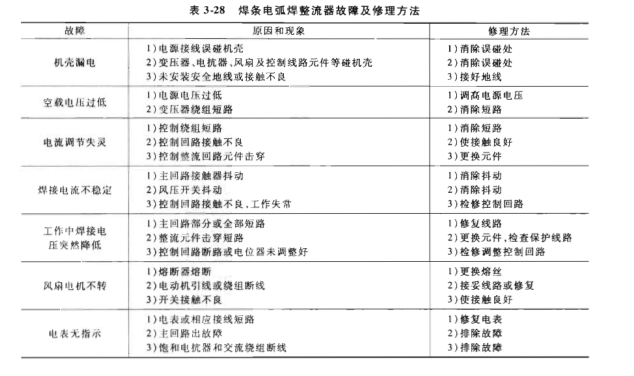

故障及修理方法见表328
