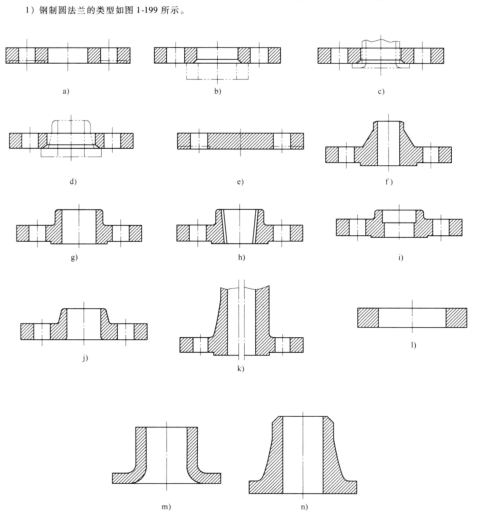

钢制圆法兰的类型

a)o1型：适用于焊接的平面法兰b)02型：带焊接圆环的活动法兰

c)03型：用于搭接管端的活动法兰d)04型：带焊颈圆环的活动法兰

e)05型：盲板法兰)11型：焊颈法兰g)12型：适于焊接的高颈松套法兰

h)13型：高颈螺纹法兰i)14型：高颈承接焊法兰j)15型：用于搭接管端

的高颈活动法兰k)21型：整体法兰1)32型：焊接圆环(适用于02型法兰)

m)33型：搭接管端(适用于03型法兰)n)34型：焊颈圆环(适用于04型法兰)

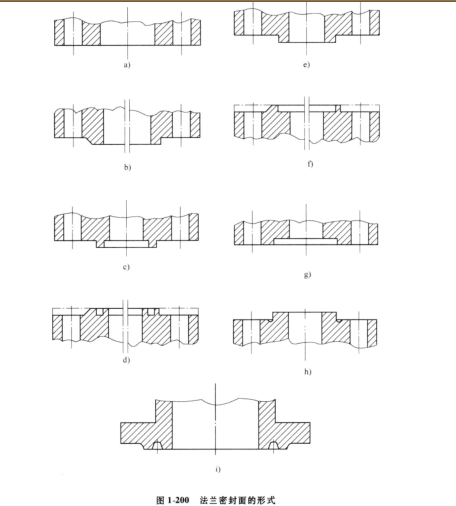

a)A型：平面b)B型：凸面c)C型：樺槽面-裨面d)D型：榫槽面-槽面e)E型：凹凸面凸面f)F型：凹凸面凹面g)G型:0形圈凸面h)H型:0形圈槽面i)I型：环连接面4)公称压力PN2.5、PN6、PN0、PN6、PN25和6)公称压力PM20、PN50、PN110、PN150、公称尺PN40法兰密封面的结构型式及尺寸如图1-201所示寸DM950~DN1500法兰密封面的尺寸见表1.508。及见表1-506
