流量系数表示流体流经阀门产生单位压力损失时流体的流量。由于单位的不同,流量系数有几种不同的代号和量值。标准尺寸流量系数的定义为:流量系数Ky:5-40℃之间的水流经阀门产生1bar的压力降时的体积流量;对于流量系数C:15.6℃(60F的水流经阀门时产生lpsi压力降时的流量,用Us表示
图1-10蝶阀开度和流量系数的关系图 图111NBCO公司球阀和蝶阀开度的流量系数百分比图
2。阀门流量系数与介质密度和压力降的关系
1)一般式见式(1-1):式中C流量系数;体积流量流体密度;阀门的压力损失.
2)流量系数A、(体积流量单位m/s,流体密度单位kg/m3)、K,(体积流量单位m3/h,流体密度单位vm3)、C,(体积流量单位USga/min,重度单位b/in2,流体密度单位lb/in3,1in=0.0254m)间的关系.
A、=K、10°/2
(1-2
(1-3)
C、=Ay10-/79
(14)

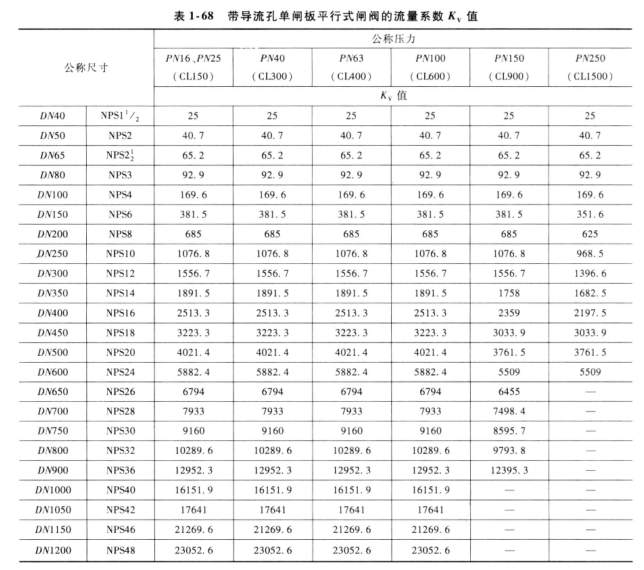

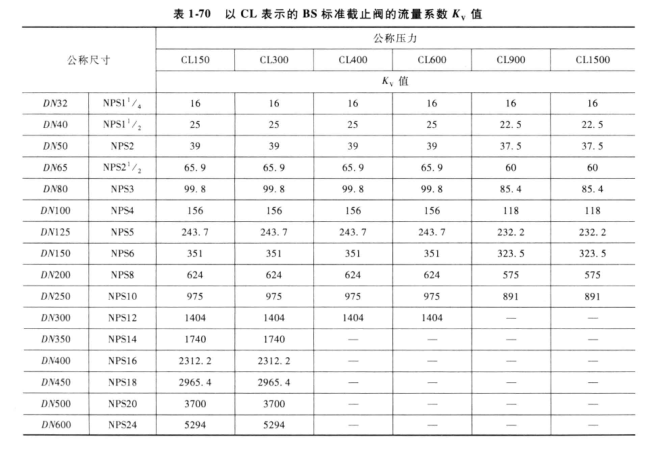

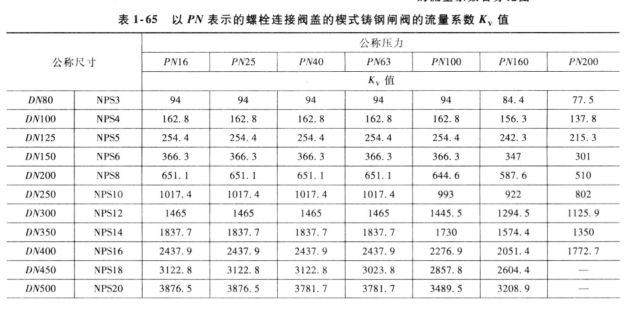

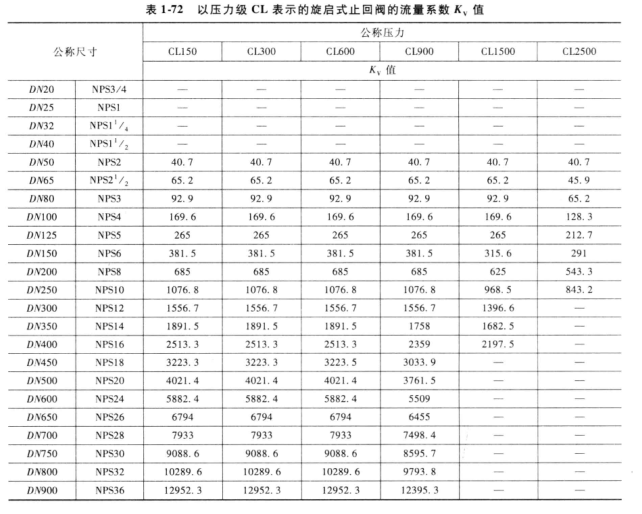

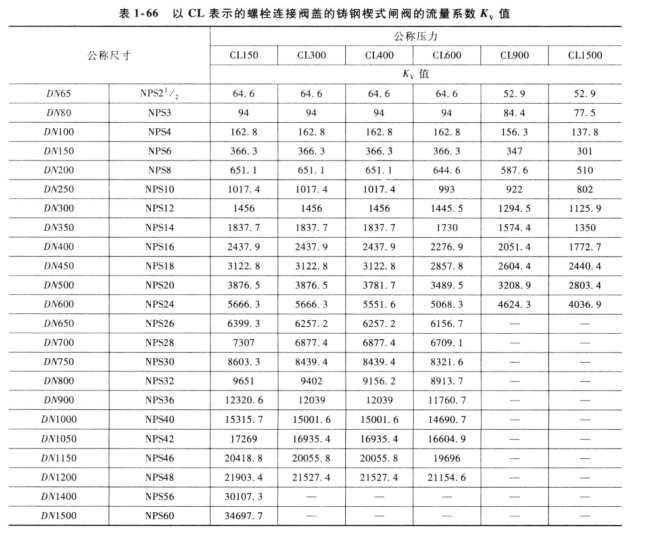

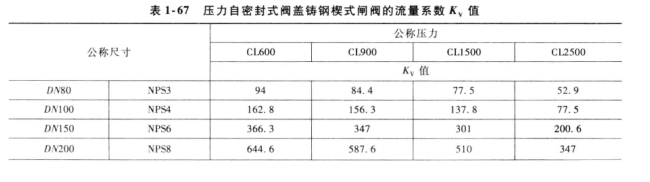

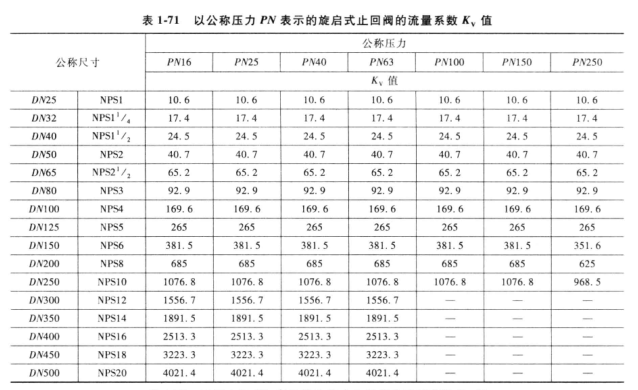

3。流量系数的典型数据及影响流量系数的因素闸阀、截止阀、止回阀、柱塞阀典型的流量系数. K、参考值见表1-65-表177。蝶阀典型的流量系数K、参考值见表178-表1SHOWA蝶阀开度的流量系数的关系如图1-10所浮动球球阀和固定球球阀的流量系数K、参考值

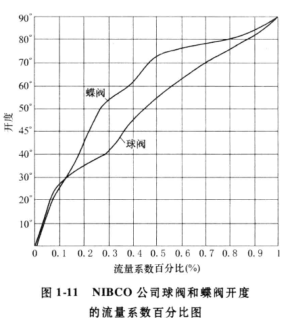

见表1-85和表1-86。NIBCO公司球阀和蝶阀开度的流量系数百分比如图1-11所示。
