一、适用范围

在所有熔化极气体保护电弧焊中，焊丝都是以可控制的速度自动地送入焊枪的，尽管焊枪本

身可以是由焊工操作的，但并不能认为这种方法是手工的。它可以分为半自动、机械化或自动化焊接三种方式。在半自动焊中，焊接设备只控制焊丝的送进速度，而焊丝的操纵是于工控制的，并且焊丝和保护气体的送进和停止、电流的接通和切断也是手工控制的。在机械化焊接中，焊接设备和装置是完全机械化的，只是其中一个或几个操纵装置需要操作人员进行观察和调整在自动化焊接中，焊接设备和装置是完全机械化和自动化操作的，它很少或根本不需要操作人员进行观察和调整。工件可以自动或非自动地装卸。

二、工作原理：

熔化极气体保护电弧焊与焊条电弧焊的工作原理大相径庭。焊条电弧焊采用的焊条上的药皮

含有脱氧剂，有时还含有合金元素，这有助于改善焊缝金属的质量和力学性能。药皮除了提供保护焊接熔池的熔法外，其氧化和分解反应产生的保护气体还排除了焊接电弧区中的富氧大气层。焊条药皮还能控制电弧特性(这主要是通过产生一种能使电弧稳定的离子化气体)，并能影响各种不同焊接位置(平焊、横焊、立焊和仰焊)中的熔滴过渡形式在熔化极气体保护电弧焊中，上述目的是用不同的方法来达到的。首先，理想的电弧特性是通过控制V-A曲线、保护气体和电源电路中的电抗来实现的。其次，在焊丝中添加对氧亲和力比铁大的金属元素作为脱氧剂，并使焊缝金属具有所要求的物理和力学性能。后，大气中的氧气被喷嘴中喷出来的保护气体排干，从而有效地保护了焊接电弧区。喷嘴是紧贴焊丝或者与焊丝同轴的，而焊丝是从焊枪中出来的熔化极气体保护电弧焊的主要组成部分是：

1)电源。它主要用来提供足够的电压，以迫使电流通过焊丝和工件之间的间隙而产生电

弧，并提供足以熔化焊丝而熔敷焊缝的电流。

2)焊丝送进装置。它随着焊丝熔化连续地送进焊丝。

3)稳定的保护气体流

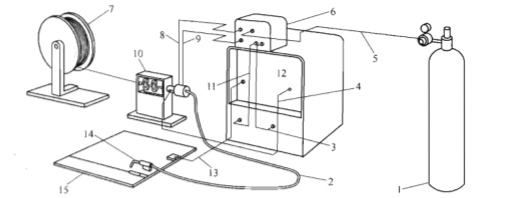

4)焊枪。它主要用来完成通电、送丝和送进保护气体。熔化极气体保护电弧焊设备的主要组成部分如图4-1所示。图中送丝系统采用了等速推式，通过它可以得到特定的送丝速度。电源是等压型，不管电流多大，在容量范围内，它将保持所需要的电压输出。在这些条件下，只有足够高的焊接电流，才能使焊丝的熔化速度与送丝速度保持相。

上图采用等速推式送丝系统和等压电源时熔化极气体

保护电弧焊设备主要组成部分示意图瓶2一性导管(供电、送丝和送气)3-110V电源4一焊接电流输人5一气路(进口)
