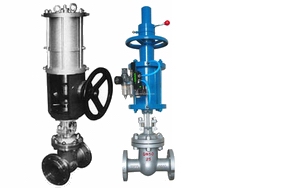

产品概述：

是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆气动闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

结构原理：

       产品以0.4～0.6MPa（表压）净化压缩空气作工作压力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。
      巧妙设计的双层气缸和缓冲机构
       双层气缸和缓冲机构的工作原理，按闸板工作的四个阶段分述如下：
       （附插原理图①、②、③、④）
       1、闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的大静磨擦力，带动闸板上升。 压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
       2、闸阀开启的后阶段：在闸板稍稍开启以后，下活塞运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。
       3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
       4、闸板关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。
       灵活可靠的气动-手动转换机构,装气缸盖上部的气动-手动转换机构，在闸阀开启的关闭过程的任何位置上，都可十分方便的转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计，手柄定位后，可靠镇定。由电磁阀及其控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，保证线路正常运行，避免事故发生。在新建工程的自控制系统未完成之前，本系列闸阀可以可靠地作为手动闸阀使用，动作时灵活轻快。
      关阀时间可调通过调整，安装在隔板上的缓冲机构，还可以在一定范围内调整闸板关闭的时间。

产品特点：

1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于低位置；反之，闸阀全开时，外伸指示杆位于高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

【性能参数】

耗气量
[净化压缩空气压力：0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)

主要零件材质

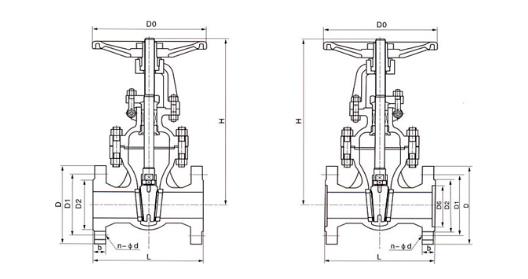

气动闸阀结构图：

PN1.6MPa 主要连接尺寸和外形尺寸 mm

PN2.5MPa 主要连接尺寸和外形尺寸 mm

 气动闸阀维修方法：

上海沪通阀门科技有限公司销售产品电站阀：闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀，减温减压装置，铝厂专用阀，固定式球阀，液控蝶阀，超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。

维修保养：

1. 沪通阀门应存放在干燥，通风的室内，沪通阀门通道两端应堵塞。

2. 长期存放的沪通阀门应定期检查，清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。

4. 安装前应检查沪通阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时，沪通阀门应处于全开位置。

7. 使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

8. 使用时，应经常给阀杆梯形螺纹注入润滑剂。

9. 手动沪通阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

10. 沪通阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
