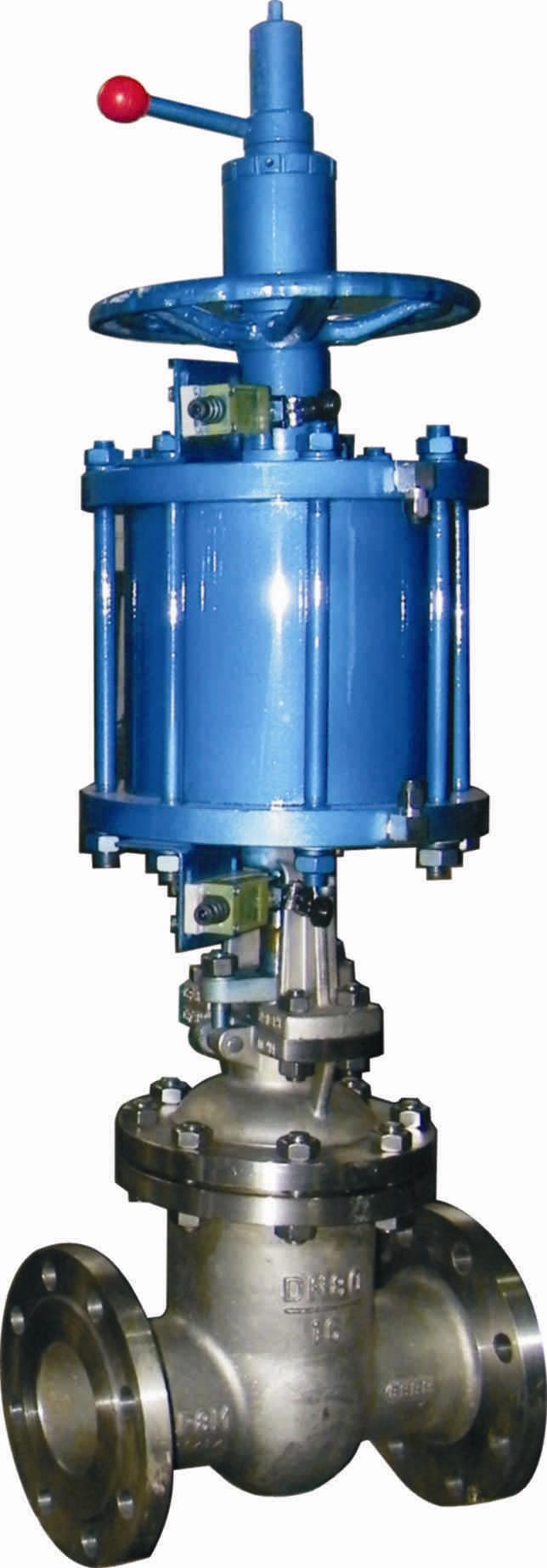

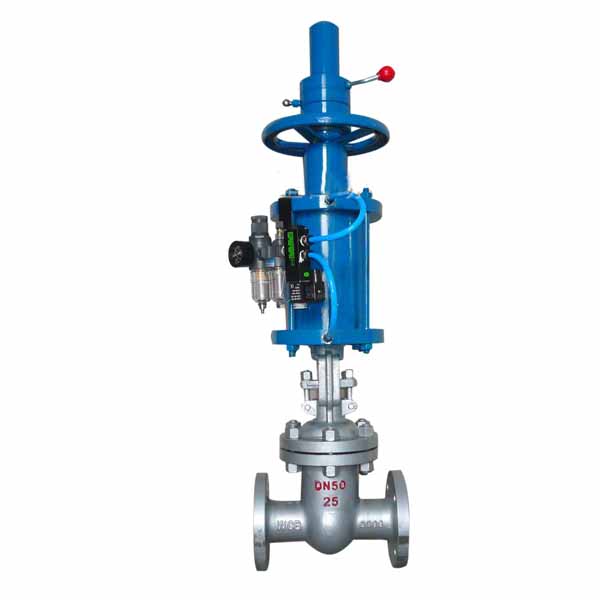

气动闸阀简介:
TCZ641H气动闸阀由气动执行机构(双层气缸,并带有缓冲机构)和手动机构(手动和可自锁的气动手动转换置)及低支架明杆闸阀组成的。台臣牌气动闸阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于气动闸阀具备冲机构,能有效地减速轻了关闭闸阀时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损。通过变化执行器和阀体可演变成气动切断闸阀、气动高温高压闸阀等产品
气动闸阀工作原理:
TCZ641H气动闸阀工作借助压缩空气驱动阀门做起闭运动,在管线上用于节流介质,作为开关阀使用,一般闸阀不适合用于调节型阀门使用。台臣牌气动闸阀闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板向阀座,以保证密封面的密封性。该气动闸阀流体阻力小、结构紧凑、适用于高温高压场合,广泛应用于石电厂、钢厂等行业作为远程开关阀门使用
气动间阀结构与使用说明:

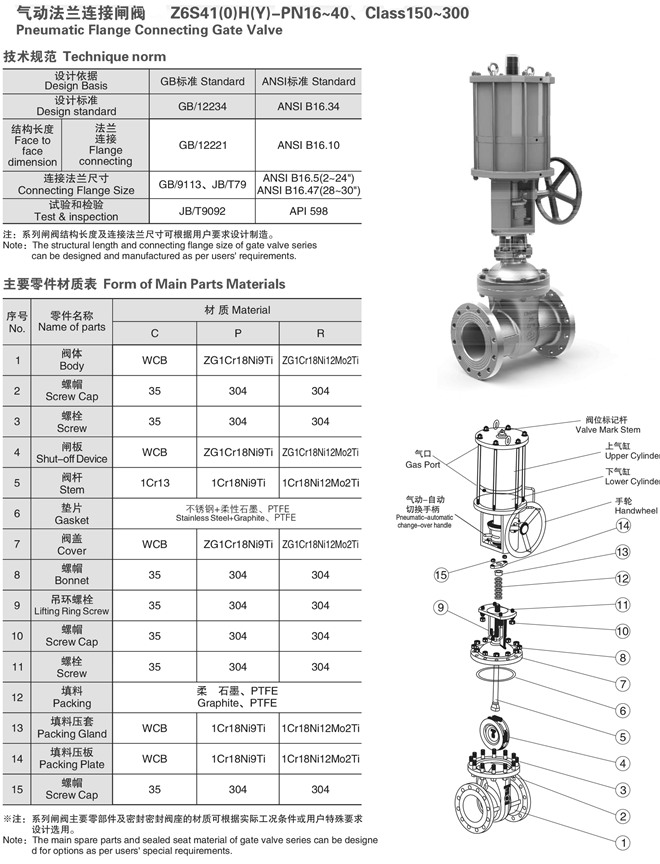

1、气动闸阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器,使之发讯;下活塞行之行程下端可顶下下回讯器,使之发讯,以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示
3、手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸示杆位于最低位置;反之,闸阀全开时,外伸指示杆位于最高位置。此即为本阀门启闭状态的现场指示
4、气缸盖上部装有气动手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。
【性能参数】
适用介质 | 适用温度(℃) | 材料 | ||||
阀体、阀盖 | 阀座、闸板及密封圈 | 阀杆 | 填料 | 气缸 | ||
水、蒸汽、油品 | ≤350 | 碳素钢 | 堆焊铁基合金 | 铬不锈钢 | 柔性石墨 | 无缝钢管 |
【主要外形和连接尺寸】
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
气动闸阀1.6MPa | |||||||||||||
L | mm | 120 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 |
气动闸阀2.5MPa | |||||||||||||
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 |
