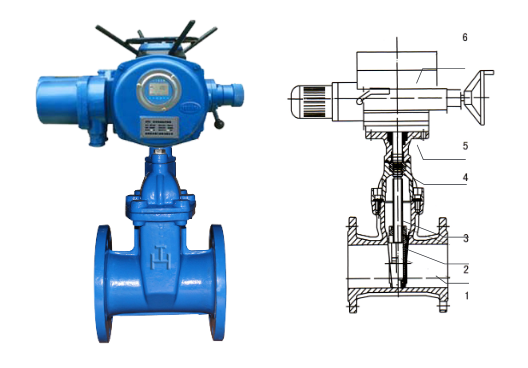

Cloud Zoom small image

我公司生产的电动弹性座封闸阀可根据用户的要求配装各种电动执行机构,橡胶老化及生锈等缺陷,实现远距离控制及自动控制,该阀利用弹性座封闸阀生产微量弹性变形的补偿作用达到良好的密封效果。该弹性座封闸阀克服了一般闸阀密封不良、RVEX/Z945X电动弹性座封闸阀可作为调节和截流装置使用。阀门内外表面均用无毒无味环氧树脂粉末静电喷涂,具有防锈、防腐蚀功能与介质接触的其它零件均采用不锈钢或铜合金制造,防止了阀门老化后产生水锈,保障了介质质量。广泛适用于石油化工,火力发电厂等油品,水蒸汽管路上作接通或截断管路中介质的启闭装置。适用于水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

名称:RVEX/Z945X电动弹性座封闸阀
可在线通过咨询了解详情

通过以下按钮进入下一步

电动弹性座封闸阀产品简介:

RVEX/Z945X电动弹性座封闸阀可根据用户的要求配装各种电动执行机构,弹性疲乏、橡胶老化及生锈等缺陷,实现远距离控制及自动控制,该阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果。该弹性座封闸阀客服了一般闸阀密封不良、RVEX/Z945X电动弹性座封闸阀可作为调节和截流装置使用。z945X-10/16Q电动弹性座封闸阀适用于公称压力PN1.0~16.0MPa,工作温度80的名种管路上,用于截断或接通管路中的介质。可根据用户的要求配裝督种电动执行机构,实现远距离控制及自动控制。除具有弹性座封闸的优点之外,还具有灵敏、可靠、安装方便等。阀门内外表面均用无毒无味环氧树脂粉末静电喷涂,具有防锈、防蚀功能与介质接触的其他零件均采用不锈钢或铜合金制造,防止了阀门老化后产生水锈,保障了介质质量。

电动弹性座封闸阀结构特点:

1、阀体底部光无凹槽,流道呈直线状,流阻小,不堆积和夹杂异物

2、阀门设有多种密封装置,整个闸板衬耐蚀橡胶,确保密封性能好

3、闸板密封面是压在阀体上进行止水的,因此关闭力矩小,密封面不易受损,寿命长

密封结构可靠,即使管道轻度弯曲或拉伸也不影响密封性能

4、结枃紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小

5、密封面采用不锈钢和硬质合金,使用寿命长。

6、采用柔性石墨填料、密封可靠,操作轻便

7、驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸。

8、广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

电动弹性座封闸阀适用范围:

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要零部件材料:

NO.

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铸铁外覆三元乙丙或丁睛橡胶

3

阀杆

不锈钢

4

阀盖

灰铸铁、球墨铸铁、铸钢

5

支架

灰铸铁、球墨铸铁、铸钢

6

电动头


主要连接外型尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H(全开)

732

773

820

870

915

1003

1110

1263

1630

1550

1610

1900

1938

2120

电动弹性座封闸阀主要技术参数:

公称压力:1.0~2.5MPa

公称通经:50~600mm

工作温度:0~80℃

适用介质:水、油、气等

法兰标准:GB/T17241.6 GB9113

试验标准:GB13927 AP1598

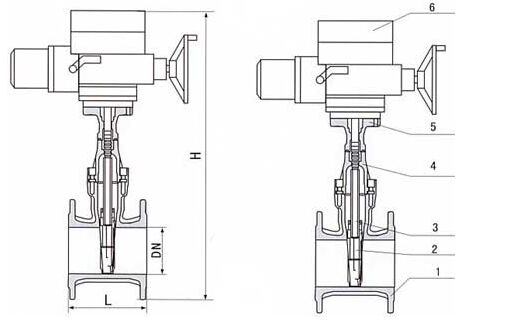

电动弹性座封闸阀结构图:
