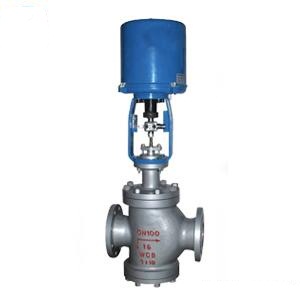

ZDLN电子式电动双座调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。ZDLN电子式电动双座调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
双座调节机构具有不平衡力很小,允许压差大,流通能力大阀芯双导向,因此,特适用大压差、开启压损小、关闭泄漏量要求不太严格的工艺参数调节系统。广泛的应用于化工、冶冷、电力、轻工,建材等部门的生产过程控制中。 是在及系列基础上发展设计出来的,其技术参数较高,性能指标优越,输出力、线性度、使用寿命、抗振性能均比 系列指标高。体积小,重量轻。其可调零机构突破了传统模式,使结构简化可靠性更高,并提高了线性精度。
本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,明科阀门后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
产品特点
阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
ZDLN电子式电动双座调节阀由PSL系列和3810L系列电子式执行机构和双座调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。1、ZDLN电子式电动双座调节阀与被调介质直接接触,由于阀芯运动,改变了阀芯与阀座间的流通面积,即改变了阀的阻力系数,从而改变了流经调节机构介质的流量,达到了对工艺参数的调节。2、ZDLN电子式电动双座调节阀是由PSL系列和3810L系列智能型电子式电动执行器通过支架与单座、双座、套筒调节阀连接在一起所 组成。当输入端无信号时,执行器稳定在预选的零位,调节阀处于全开或全闭的位置,执行器的输出轴通过开合螺 母与调节阀的阀杆相连。当输入端有信号时输出轴即通过输入信号按一定比例处在一定的位置,调节阀即处于所需开度,从而达到了调节和控制的目的。电子式电动双座调节阀分为电开式和电闭式两种。通过选择电子式电动执行器的正、反 作用开关来实现电开式和电闭式调节。
产品特点 | 阀体参数 | |
结构优越:等截面低流阻流道,额定流量系数大 | 公称压力 PN10、PN16、PN40、PN64 | |
调节性好:可调范围大,流量特性可选等百分比或线性 | 连接方式 法兰式、(特制:焊接式) | |
密封性好:可选择软密封、波纹管密封,提高密封性能 | 阀体材质 WCB、SS304、SS316、SS316L | |
应用普遍:多种阀座结构、散热片,适应不同压差温度 | 阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊 | |
技术参数 | 密封材料 PTFE、硬密封、特殊高温材料 | |
作用方式 电开式、电关式 | 波 纹 管 SS、SS304、SS316 | |
阀座结构 N双座 | 填 料 聚四氟乙烯、柔性石墨 | |
流量特性 等百分比、线性 | 推 杆 衬套2Cr13 | |
可调范围 50:1 | 垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 | |
密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 | |
基本误差 ±2.5% | 特制法兰 ANSI、JIS、DIN | |
环境温度 -30℃~+70℃(防爆型:-20℃~+60℃) | 流体温度 | C3组-20℃~200℃ |
输入信号 4~20mA DC、0~10V DC | C4组-40℃~250℃ | |
输出信号 4~20mA DC、0~10V DC | C5组-40℃~450℃ | |
电源电压 AC220V50HZ;380V.AC 50Hz 24AC/DC | C7组-60℃~450℃ |
主要技术参数和性能指标 | |||||||||||
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 直线 | 12.1 | 10.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
额定行程(mm) | 16 | 25 | 40 | 60 | |||||||
允许泄漏量 | 硬密封:II、IV级 软密封:VI级 | ||||||||||
使用环境湿度(℃) | 电动调节阀:≤95% |
*本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数 |
配套电动执行机构有关技术参数 | |||||||||||
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
电机型号 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | ||||||
电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | |||||||
电机推力(N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | ||||||
电子型 | 2000 | 4000 | 6000 | 8000 | |||||||
全行程时间(S) | 普通型 | 12.5 | 20 | 32 | 48 | ||||||
电子型 | 30 | 30 | 48 | 60 | |||||||
消耗功率(W) | 普通型 | 28 | 35 | ||||||||
电子型 | 6 | 15 | 25 | 40 |
*表中数据为常规配置,具体选用可根据主要参数用户要求而定。 |
允许压差 电动双座调节阀允许压差表 | ||||||||||
公称通径/推力(N) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 3.97 | 3.08 | 2.44 | 1.94 | ||||||
2000 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | |||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 5.13 | ||||
8000 | 6.40 | 6.40 | 6.40 | |||||||
16000 | 6.40 | 6.40 | 6.40 |
*允许压差值若大于公称压力,则取公称压力值。 |
外形尺寸及重量 (普通型) 单位:mm | |||||||||||
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 53 | 630 | ||||||||
B | 230 | 230 | 260 | ||||||||
H1 | 490 | 540 | 625 | ||||||||
L | PN16/40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H2 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
H3 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
重量kg | PN16/40 | 59 | 60 | 65 | 68 | 100 | 112 | 126 | 188 | 211 | 260 |
PN64 | 63 | 64 | 74 | 78 | 109 | 135 | 160 | 233 | 256 | 305 |
外形尺寸及重量 (电子型) 单位:mm | |||||||||||
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | Φ155 | Φ162 | Φ170 | ||||||||
H4 | 290 | 325 | 380 | ||||||||
L | PN16/40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H5 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
H6 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
重量kg | PN16/40 | 19 | 21 | 26 | 28 | 59 | 71 | 85 | 132 | 155 | 205 |
PN64 | 23 | 28 | 36 | 38 | 68 | 94 | 116 | 176 | 201 | 255 |
备注: |
*法兰密封面型式:PN10、PN16为凸面,PN40、PN64为凹凸面、阀体为凹面。 |
*结构长度:按GB12221-89标准 |
*夹套保温型夹套载热体接口:对焊Φ18*4 |
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、JPI等标准。 |
