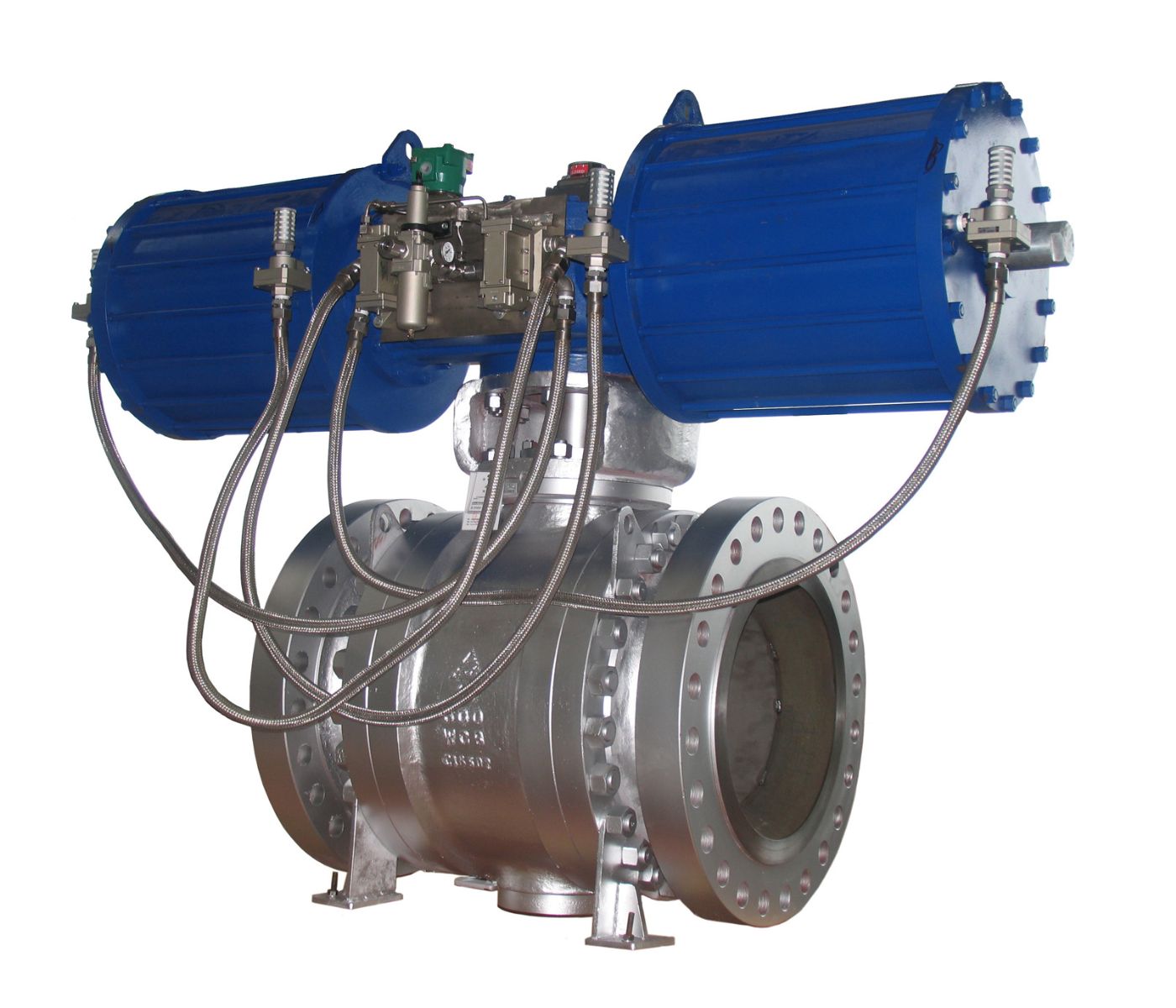

产品介绍：

锁渣阀除了具有防止误操作、防止阀杆飞出、设置驱动装置安装平台等结构特点外，还具有如下技术特点。锁渣阀的球体与阀门座完全采用金属与金属的密封形式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速啧涂、镍基合金啧焊、表面特殊硬化、硬质合金喷焊以及采用高强庋高硬度陶瓷材料等，球体和阀座的表面硬度一般可以达到HRC75以上，最可达HRc9叭以上。进料口与出料口采用碳化钨耐磨合金。密封面材料不但耐温、耐摩擦、抗冲击等性能。锁渣阀老够适用于绝大多数的苛刻工况条件。尤其在煤化工、多晶硅、石油、建材、冶金、电力、矿山等行业使用较多。

锁渣球阀防静电装置
　　金属锁渣球阀的阀杆上装有弹簧接地塞钉，使球、阀杆与阀体之间相接触，形成导通电路，可将电荷转移，从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚，因为这种静电积聚对一些危险区域内的管线来说是极其危险的。锁渣阀（锁斗阀）是专为煤气化的复杂的工况设计，是一种能适应高温、高压、高耐磨工况的特种硬密封球阀。锁渣阀主要是为解决气化装置中煤浆给料、黑水工艺管线中所用阀门普遍存在的由于介质结垢、磨损而导致阀门无法正常启闭的问题，而研制出适用于煤浆、黑水及灰水等介质的气化装置关键阀门，提高阀门使用寿命，保证整套气化装置长周期运行。锁渣阀是由上海沪通阀门科技有限公司（前身为上海沪通阀门科技有限公司）独立开发， 拥有技术的全部所有权，沪通锁渣阀能够适用于绝大多数的苛刻工况条件。尤其在煤化工、多晶硅、石油、石化等行业使用较多。

规范标准：

►阀门型式：固定式球阀

►尺寸：1/2″－32″

►压力等级：600LB－2500LB

►连接方式：法兰

►适用温度：-196℃～566℃

►阀体材料：WCB、A105、304、316、双相不锈钢

INCONEL600、INCONEL652、

MONEL等。

►阀门内件：316、316L、双相不锈钢、

INCONEL625、MONEL等。

►阀座：金属密封、喷焊碳化钨、硬度达72HRC。

►阀球：喷焊碳化钨、硬度达72HRC。

►泄漏等级：ANSI CLASS VI级

产品特征：

►锁渣阀和冲水阀为双向旋转全截面开关球阀、固定球结构

►阀门为高温锁渣结构，阀体和内件体的金属和保护涂层在冲击、腐蚀和磨蚀有良好的可用性。

►阀杆防吹出设计阀杆与球是独立的，阀杆靠近球的一端设计成整体T型结构，压盖阀兰可挡住该T型阀杆，避免被阀腔压力吹出。

►防静电装置

阀杆上装有弹簧接地塞钉，使球、阀杆与阀体之间相接触，形成导通电路，可将电荷转移，从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚。(这种静电积聚对一些危险区域内的管线来说是极其危险的。)

►超强防火设计

►中腔压力泄放

►密封面超硬金属喷涂

滨特尔公司采用航天一流技术＂火箭喷涂金属粒子＂技术简称＂RAM",即采用火箭发动机以3马赫速度把金属粉末喷到金属面上，形成了10μm的超硬涂层，表面硬度高达HRC72（比传统的涂层STL硬多倍），耐高温达1800OF.采用RAM技术涂层的阀门可能承受任何苛刻介质如催化剂，矿石，聚合物等耐磨介质的冲刷及强碱强酸介质的腐蚀.

►永不更换盘根

传统阀门盘根不能避免泄漏，从而使用户检查及维修这些阀门的人力物力逐年增加.现在沪通公司发明的 ＂弹性加载盘根＂技术，解决了传统阀门生产的泄漏问题，满足了越来越苛刻的泄漏检验标准，并大大减少了维修检验费。

锁渣球阀使用要求：

（1）要求使用开关球阀，应按非阻塞流开关设计，至小100000次承受压力和温度循环操作。

（2）锁渣球阀要求双向密封，在正向和反向的双向流动方向，在下游压力为大气压力下得大压差时，达ANSI B16.104 class v 级密封要求。

（3）要考虑在介质冲击、腐蚀和磨蚀下，锁渣阀阀内件和流道的材料有较好的可用性。

（4）锁渣阀设计的超压范围大于其极限大工作压力的150%。

（5）要求快速动作，从“全通到全关”或“全关到全通”的动作时间为3S ～ 8S，并确保阀门动作到位。

折叠 自然的防静电结构设计

锁渣阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，锁渣阀不需要设置专门的防静电装置。

折叠 双阻断及泄放功能

锁渣阀一般采用球阀前阀座密封结构。锁渣阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。锁渣阀采用球后阀座密封结构。一般采用单向密封，并在阀体上标有流向。如果用户有特殊工艺技术要求，可以采用KENER双向密封的专有技术结构形式的锁渣阀。

折叠 防堵塞技术方案

在锁渣阀进料口上半部设计了反吹装置，进行在线反吹灰、渣、浆。在锁渣阀进料口下端处设计配置专有技术双面软刮刀，能顺利地将灰、渣、浆清除。在锁渣阀底部设有泄放阀，定时对阀腔内进行清理，保证阀腔内零泄漏、无结垢、不粘附、不结焦、不结露，从而使锁渣阀始终保持高性能在线运行测量。

压力等级:Class50-Class3000PN1.6-PN160 JIS3K-JIS20K

介质温度:-66℃-995℃

技术范围:NPS2-NPS24

折叠结构功能

高温工况下，由于热膨胀而容易引起球体与阀座的卡死，从而导致阀门无法开启。锁渣阀采用了碟簧或弹簧的专有密封技术结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，所以能保证在阀门高温下保持在设置恒温范围内不会被卡死，而且能够连续在高温下灵活启闭。

 【性能参数】

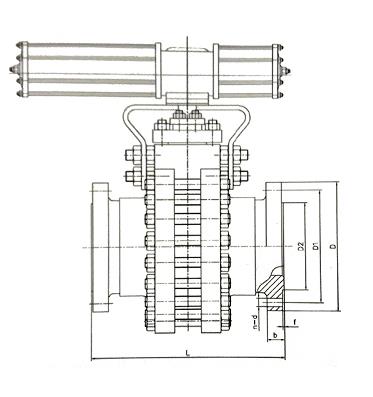

 结构图：
