固定球阀采用先进的弹簧预紧浮动阀座组件，上游密封的设计机理，无论阀门在低压、高压、真空下都能良好地实现密封。每只阀门有两个阀座，两个方向都能密封，因而安装没有方向的限制，无论阀门的哪端均可作为上游端是双向阀双阻塞排放阀固定球阀处于全关状态时，上下游的阀座使流体完全阻断，可排放中腔的介质和积滞污物。可减少污物对阀门密封面的损伤延长阀门使用寿命中腔自动泄压固定球阀使用弹簧预紧阀座，当中腔停滞的介质出现异常升压时，能压缩弹黉而自动泄压。全通径或缩径可根据需要选用全通径或缩径结构。全通径阀门流昰孔径与管线內径一致，便于管绻淸扫防火结构在意外发生火灾或异常升温使非金属阀座软化烧损时，特殊设计的阀座支承金属密封面在弹簧载荷的作用下，与球体形成金属属接触，能够起到瞬时密封作用，符合API6FA或API607的规定辅助注脂阀阀座及阀杆密封系统受损后，可通过注脂阀注入密封脂，起到暂时密封的作用。阀杆密封系统在阀杆部位采用内外各两道0型密封圈实现密封，性能可靠。阀杆加长根据安装和操作的需要，可对阀门阀杄进行加长。加长杄球阀，特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杄尺按客户需要确定采用具有小摩擦系数和良好自润滑性的特氟隆( TEFLON)阀座和阀杄轴承，大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。多种操作方式操作方式根据需要可选择手动、气功、电动、气液联动、液动等

系列型号：Q4(6)7F(N、H、Y)

连接形式：法兰、对焊
密封性质：F-增强聚四氟乙烯，H-合金钢,Y-硬质合金，N-尼龙塑料
公称通径：DN25~1000，NPS1"~40"
公称压力：PN1.6~10.0，CLASS 150~2500
温度范围：-196~600℃
阀体材料：WCB/A105、CF8/304、 CF8M/316、 CF3/304L、CF3M/316L、合金钢
驱动方式：手动、电动、气动
   固定式球阀是一种新型高能性能球阀，适用于长输管线和一般的工业管线，其安全、耐恶劣环境性等的设计时均已进行了特殊考虑。 适用于各种腐蚀和非腐蚀性介质。它与浮动式球阀相比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承，球体不会移动，阀门密封靠弹簧和介质压罚推动阀座实现，因而阀座不会承受过大压力，所以Q47型固定式球阀阀座变形小，操作力矩轻，密封性能可靠，使用寿命长。特别适用于高压、大口径的场合。

Q347F锻钢固定球阀产品结构及用途

三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q347F锻钢固定球阀主要性能规范

Q347F锻钢固定球阀主要零件材质

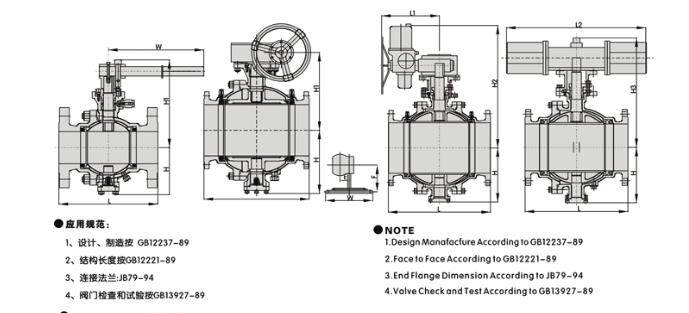

 产品结构图：

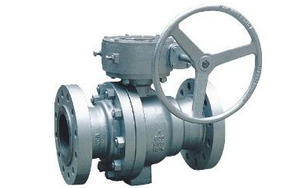

产品实拍图：

上海沪通阀门科技有限公司销售产品电站阀：闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀，减温减压装置，铝厂专用阀，固定式球阀，液控蝶阀，超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。

 阀门维护

1. 沪通阀门应存放在干燥，通风的室内，沪通阀门通道两端应堵塞。

2. 长期存放的沪通阀门应定期检查，清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。

4. 安装前应检查沪通阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时，沪通阀门应处于全开位置。

7. 使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

8. 使用时，应经常给阀杆梯形螺纹注入润滑剂。

9. 手动沪通阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

10. 沪通阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。

温馨提示：以上所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
