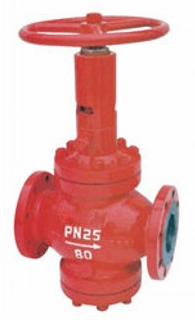

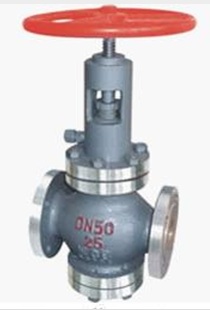

节流截止放空阀是一种新型的节流、截止、放空产品，节流截止放空阀采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。
该阀门用于站场各放空点，安装在放空球阀下游。放空时要首先全开放空球阀，再打开节流截止放空阀。放空完毕后，要首先关闭节流截止放空阀，再关闭放空球阀。

节流截止放空阀 产品特点

产品型号：FJ41
公称通径：25～300mm
公称压力：1.6～16MPa
使用温度：≤-29～200℃
阀门材质：铸钢、不锈钢
适用介质：石油、天然气、水等、
设计标准：GB/T 12235、

1、本阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点

2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长

3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物

4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小

5、节流截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷

6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止

7、填料采用带自密封能力的V形填料结构，无需调节，开、关为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠

8、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件

9、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物

节流截止放空阀的功能

①截止密封功能采用软硬双重密封结构，软密封座安装于独立的座密封槽内，并由阀套固定，无论介质正向或反向流动，密封圈均不会被吹出。

②节流调节功能润妾上设计了对称节流小孔，介质进人节流孔并沿中心向下游流动。节流孔采用了分层排列结构，引导介质实现分层流动，有效防止介质产生紊流和漩涡

③放空功能多级节流结构保证阀门可实玩全压差下的放空功能。

工作原理

(1)关闭状态，阀芯硬密封副端面紧压在阀座的端面，同时凸形椽胶国紧贴在阀芯底端面

上，形成软硬双重密封，保证了气体介质零泄调。

(2)缓压状态，阀门开启阀芯底端离开阀座端面，底端面又接近阀芯套开槽处底边缘时，阀

芯外径与笼形套内径形成一道密封副，此时介质没有直接放空泄压，起到缓爱压作用。

(3)节流状态，阀芯上移，放空时高速流体经缓压后直接冲刷阀芯底端与阀芯套开槽处形成

窗囗流道，由于阀芯套奇囗边缘是节流面，高压气体主要冲刷节流通道，阀芯底端面由于介质流向改变

产生涡流，减缓了介质对阀芯底端的冲刷，从而开槽处下部的阀座密封副避开了介质的直接中刷

(4)全开状态，阀芯上移至阀芯套开槽处上端时，放空处于中后期，压力降低，流体在阀门

归力较小，缩短了放空时间，提高了放空效果。

节流截止放空阀 性能参数

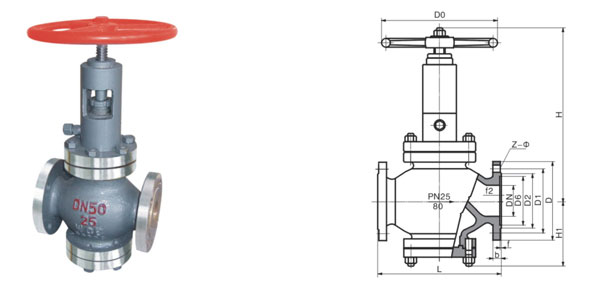

节流截止放空阀 主要外形尺寸
