     美标凸耳式双向密封蝶阀板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转, 旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时碟板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐高温,耐磨损,耐腐蚀等优点。体积小、重量轻、操作轻巧,便于安装。

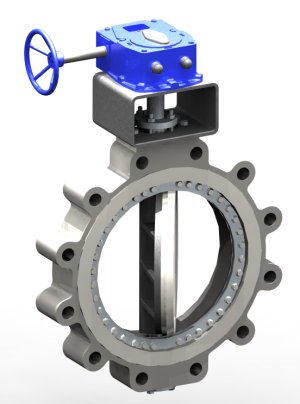

名称:美标凸耳式双向密封蝶阀
可在线通过咨询了解详情

通过以下按钮进入下一步

 D373H产品概述:

     D373H美标凸耳式硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀,是用双头螺栓将阀门连接在两管道法兰之间。美标凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门,适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

本产品815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

 D373H产品工作原理和用途:

       美标凸耳式双向密封蝶阀板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转, 旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

D373H产品结构特点:

       ①、三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。
       ②、由扭矩产生弹性密封。
       ③、巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
       ④、体积小、重量轻、操作轻巧、便于安装。
       ⑤、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
       ⑥、更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。



订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。

D373H产品性能参数:

公称通经

DNin)

2"-36"

2"-36"

公称压力

PN(MPa)

150LB

300LB

实验压力PsMPa

强度试验

3.0

7.5

密封试验

2.2

5.5

适用介质

水、蒸汽、油品、酸碱类、海水等

适用温度

-40425

D373H产品主要零件材料:

名称

材料

阀体

WCBCFBCF8M

阀板

WCBCFBCF8M

帆杆

3043161Cr13

密封套

316304

填料

柔性石墨、氟塑料

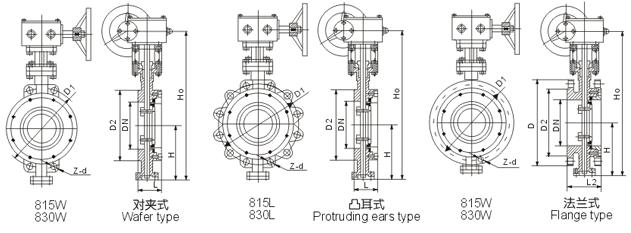

D373H产品结构图:


D373H产品主要尺寸:

型号

英寸

L

L1

D

D1

D2

H2

H1

H

M

Z-d

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

D315W/F

2"

1.72

43

4.25

108

6.00

152

4.75

120.5

3.62

92

4.33

110

11.02

280

13.58

345

M18

4-19

3"

1.93

49

4.50

114

7.50

190

6.00

152.5

5.00

127

4.92

125

12.40

315

14.96

380

M18

4-19

4"

2.20

56

5.00

127

9.00

229

7.50

190.5

6.19

157

5.70

145

13.78

350

16.34

415

M20

8-19

5"

2.50

64

5.50

140

10.00

254

8.50

216

7.32

186

6.50

165

15.35

390

17.91

455

M20

8-22

6"

2.75

70

5.50

140

11.00

279

9.50

241.5

8.50

216

6.89

175

17.91

455

21.45

545

M20

8-22

8"

2.80

71

5.90

150

13.50

343

11.75

298.5

10.62

270

8.26

210

20.67

252

24.21

615

M24

8-22

10"

3.00

76

6.30

160

16.00

406

14.25

362

12.75

324

9.84

250

23.81

605

27.36

695

M24

12-25

12"

3.38

86

4.00

178

19.00

483

17.00

298.5

15.00

381

11.24

285

28.74

730

32.78

830

M27

12-25

14"

3.63

92

4.20

190

21.00

533

18.75

362

16.25

413

12.60

320

31.50

800

35.43

900

M27

12-29

16"

4.00

102

8.50

216

23.00

597

21.25

432

18.50

470

13.98

355

34.25

840

38.58

980

M30

16-29

18"

4.50

114

8.74

222

25.00

635

22.75

476

21.00

533

14.96

380

36.22

920

40.55

1030

M30

16-32

20"

5.00

127

9.00

229

27.50

399

25.00

540

23.00

584

16.34

415

39.37

1000

43.70

1110

M33

20-32

24"

6.06

154

10.50

267

32.00

813

29.50

578

27.25

692

18.70

475

45.51

1155

51.37

1305

M33

20-35

30"

6.50

165

11.50

292

38.75

985

36.00

635

33.75

857

22.38

580

54.13

1375

60.03

1525

M39

28-35

32"

7.50

190

12.50

318

41.75

1060

38.50

749.5

36.00

914

24.80

630

56.50

1435

62.40

1585

M39

28-41

36"

8.00

203

13.00

330

46.00

1168

42.75

914

40.25

1022

26.77

680

62.40

1585

69.48

1765

M20

32-41

D315L

2"

1.72

43

4.25

108

6.50

165

5.00

914

3.62

92

4.33

110

11.02

280

13.58

345

M20

8-19

3"

2.50

64

4.50

114

8.26

210

6.63

1085

5.08

127

4.92

125

12.40

315

14.96

380

M20

8-22

4"

2.50

64

5.00

127

10.00

254

7.87

127

6.18

157

5.70

145

13.78

350

16.34

415

M20

8-22

5"

2.75

70

5.50

140

11.00

279

9.25

168

7.32

186

6.30

165

15.35

390

17.91

455

M20

12-22

6"

3.00

76

8.30

210

12.50

318

10.63

200

8.50

216

6.89

175

17.91

455

21.45

545

M24

12-26

8"

3.50

89

9.05

230

15.00

381

13.00

235

10.62

270

8.26

210

20.67

525

24.21

615

M27

16-29

10"

4.50

114

9.84

250

17.50

445

15.24

270

12.75

324

9.84

250

23.81

605

27.36

695

M30

16-32

12"

4.50

114

10.62

270

20.50

521

17.76

330

15.00

381

11.24

285

28.74

730

32.78

830

M30

20-32

14"

5.00

127

10.62

270

23.00

584

20.24

387

16.26

413

12.60

320

31.50

800

35.43

900

M33

20-35

16"

5.50

140

12.20

310

25.50

648

12.50

451

18.50

470

13.98

355

34.25

840

38.58

980

M33

24-35

18"

5.98

152

13.00

330

28.00

711

24.72

514

21.00

533

14.96

380

36.22

920

40.55

1030

M33

24-35

20"

5.98

152

13.80

350

30.50

775

27.00

571

23.00

584

16.34

415

39.37

1000

43.70

1110

M33

24-41

24"

7.00

178

15.35

390

36.00

914

32.00

628

27.24

692

18.70

475

45.51

1155

51.37

1305

M39

28-49

30"

9.01

229

17.71

450

43.00

1092

39.25

686

27.69

703

22.38

580

54.13

1375

60.03

1525

M45

32-53

36"

9.88

241

20.07

510

50.00

1270

46.00

813

34.88

886

26.77

680

62.40

1585

69.48

1765

M50

12-22

D330L

6"

3.00

76





10.63

997

8.50

216

6.89

175

17.91

455

21.45

545

M20

12-36

8"

3.50

89





13.00

1168

10.62

270

8.26

210

20.67

525

24.21

615

M24

16-29

10"

4.50

114





15.24

270

12.75

324

9.84

250

23.81

605

27.36

695

M27

16-32

12"

4.50

114





17.76

330

15.00

381

11.24

285

28.74

730

32.78

830

M30

20-32

14"

5.00

127





20.24

387

16.26

413

12.60

320

31.50

800

35.43

900

M30

24-35

16"

5.50

140





22.30

451

18.50

470

13.98

355

34.25

840

38.58

980

M33

24-35

18"

5.98

152





24.72

514

21.00

533

14.96

380

36.22

920

40.55

1030

M33

24-35

20"

5.98

152





27.00

591

23.00

584

16.34

415

39.37

1000

43.70

1110

M33

24-41

24"

7.00

178





32.00

628

27.24

692

18.70

475

45.51

1155

51.37

1305

M39

28-49

30"

9.01

229





39.25

686

27.69

703

22.38

580

54.13

1375

60.03

1525

M45

32-52

36"

9.88

241





46.00

813

34.88

886

26.77

680

62.40

1585

69.48

1765

M50


 上海沪通阀门科技有限公司销售产品电站阀:闸阀球阀蝶阀截止阀止回阀平衡阀调节阀安全阀减压阀疏水阀过滤器隔膜阀针型阀平板闸阀刀型闸阀电动闸阀气动闸阀电动球阀气动球阀电动蝶阀气动蝶阀电动二通阀高温阀门自密封闸阀减温减压装置,铝厂专用阀固定式球阀液控蝶阀超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。


维修保养:

1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。

2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。

4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时,沪通阀门应处于全开位置。

7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。

8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。

9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。

10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
