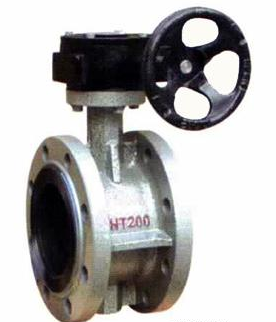

D341X法兰软密封蝶阀产品介绍:
中线蝶阀的蝶板安装于管道的直径方向。法兰中线蝶阀结构简单、体积小、重量轻。只由少数厂而且只需旋转90°節可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。媟阀处于蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较¢D341X-10/1液化石油气、城市煤气、冷热空气、化工冶炼和发电筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。
D341X法兰软密封蝶阀的产品特点:
1、D341X法兰软密封蝶阀可用于管端作放空阀用,性能可靠
2、法兰软密封蝶阀的阀座、阀体有机地结合为一体,使阀门具有较长的使用寿命
3、D341X法兰软密封衬胶蝶阀的轴板无销连接、结构紧凑,法兰连接,安装便捷
4、法兰软密封蝶阀90°启闭,蜗轮传动,操作扭矩小
5、D341X法兰软密封衬胶蝶阀双向密封,性能优良,零件加工性能优越
6、流量特性趋于直线,调节性能好
7、启闭方便迅速、省力、流体阻力小,可以经常操作。
8、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
9、可以运送泥浆,在管道口积存液体最
10、低压下,可以实现良好的密封
D341X法兰软密封衬胶蝶阀的采用标准:
项目名称 | 采用标准 |
设计制造验收 | GB12238-1989 |
阀门结构长度 | GB12221-2005 |
阀门法兰连接 | GB9113-2000 |
阀门检验 | GB/T13927-1992 |
阀门标志 | GB12220-1989 |
D341X法兰软密封衬胶蝶阀零部件可选材料:
零件名称 | 可选材料 |
阀体 | 球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M) |
阀板 | 球铁覆尼龙(N)、球铁包胶(J)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T) |
阀座 | 乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM 耐磨EPDM |
阀轴 | 不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷 |
驱动 | 铸铁蜗轮减速器 铸铝蜗轮减速器 |
D341X法兰软密封蝶阀产品性能参数:
型号 | 公称压力PN/Mpa | 压力/Mpa | 适用温度/℃ | 适用介质 | 介质流速/(m/s) | |
壳体试验 | 密封试验 | |||||
D341X-2.5 | 0.25 | 0.5 | 0.28 | ≤80 | 水、油品、空气等 | ≤5 |
D341X-6 | 0.6 | 1.2 | 0.66 | |||
D341X-10 | 2.0 | 1.1 |
D341X法兰软密封蝶阀主要零部件材料:
零件名称 | 阀体 | 阀板 | 阀杆 | 密封副 | 填料 |
材料 | 灰铸铁 | 球墨铸铁 | 铬不锈钢 | 镶不锈钢/耐油橡胶 | 橡胶 |
能径(DN) | L | D | D1 | Z-d | H | Ho | A | B | Do | Wt/Kgs |
50 | 108 | 165 | 125 | 4-18 | 82.5 | 443 | 193 | 125 | 80 | 51 |
65 | 112 | 185 | 145 | 4-18 | 92.5 | 463 | 193 | 125 | 80 | 62 |
80 | 114 | 200 | 160 | 8-18 | 100 | 483 | 193 | 125 | 80 | 73.5 |
100 | 127 | 220 | 180 | 8-18 | 110 | 498 | 193 | 125 | 80 | 87 |
125 | 140 | 250 | 210 | 8-18 | 125 | 682 | 193 | 245 | 150 | 98 |
150 | 140 | 285 | 240 | 8-22 | 142.5 | 736 | 193 | 245 | 150 | 102 |
200 | 152 | 340 | 295 | 8-22 | 170 | 800 | 283 | 245 | 150 | 150 |
250 | 250 | 395 | 350 | 12-22 | 192.5 | 895 | 283 | 313 | 200 | 170 |
300 | 270 | 445 | 400 | 12-22 | 222.5 | 956 | 334 | 313 | 200 | 220 |
350 | 290 | 505 | 460 | 16-22 | 252.5 | 1029 | 334 | 313 | 250 | 350 |
400 | 310 | 565 | 515 | 16-26 | 282.5 | 1103 | 425 | 313 | 250 | 430 |
450 | 330 | 615 | 565 | 20-26 | 307.58 | 1280 | 425 | 439 | 300 | 550 |
500 | 350 | 670 | 620 | 20-26 | 335 | 1186 | 425 | 431 | 360 | 580 |
600 | 390 | 780 | 725 | 20-30 | 390 | 1321 | 425 | 556 | 360 | 850 |
700 | 430 | 895 | 840 | 24-30 | 420 | 1431 | 620 | 556 | 360 | 950 |
800 | 470 | 1015 | 950 | 24-33 | 477.5 | 1542 | 620 | 556 | 360 | 1150 |
900 | 510 | 1115 | 1050 | 28-33 | 1117.5 | 1800 | 620 | 706 | 360 | 1750 |
1000 | 550 | 1230 | 1160 | 28-36 | 582.5 | 2363 | 620 | 706 | 360 | 2100 |
1200 | 630 | 1455 | 1380 | 32-39 | 692.5 | 2583 | 620 | 706 | 360 | 2580 |

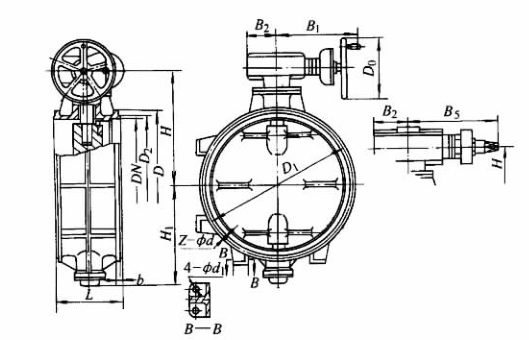

D341X法兰软密封蝶阀主要尺寸:
公称通径DN/mm | 尺寸/mm | 重量/kg | ||||||||||
L | D | D1 | D2 | b | Z-φd | H | H1 | B1 | B2 | D0 | ||
1200 | 630 | 1400 | 1340 | 1295 | 40 | 32-φ34 | 1111 | 840 | 744 | 303 | 600 | 2400 |
1400 | 710 | 1630 | 1560 | 1510 | 44 | 36-φ36 | 1347 | 1013 | 744 | 303 | 600 | 4075 |
1800 | 870 | 2045 | 1970 | 1910 | 50 | 44-φ41 | 1560 | 1233 | 1013 | 450 | 600 | 6400 |
公称通径DN/mm | 尺寸/mm | 重量/kg | ||||||||||
L | D | D1 | D2 | b | Z-φd | H | H1 | B1 | B2 | D0 | ||
1800 | 870 | 1990 | 1930 | 1980 | 50 | 44-φ30 | 1525 | 1213 | 950 | 385 | 600 | 5710 |
200 | 950 | 2190 | 2130 | 2090 | 56 | 48-φ30 | 1860 | 1470 | 950 | 385 | 600 | 6400 |
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
