新型浆液阀产品说明:
本厂生产的新型浆液阀是在吸收和消化国内外先进阀体技术基本上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多特点,同时具备手动、电液动操作功能。电气控制方式有:行程开关控制、位置显示仪控制,实现了机、电、仪、液一体化功能。
Z73X、z373X型铸铁对夹式浆液阀PN25~PN16操作方式为手动(Z73X)或涡轮驱动(Z373X),对夹式连接形式,明杆平行式
刚性单闸板,阀座密封面材料为合成橡胶或聚四氟乙烯,公称压力PN2.5~PN16,阀体材料为灰铸铁的闸阀(浆液阀)。Z73X
Z373X型浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
新型浆液阀产品特点:
1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小。
2、闸板密封面采用铬镍钛不锈钢,使用寿命长
用聚四氟乙烯填料,密封可靠,操作轻便灵活。
铸铁对夹式手动浆液阀--引用标准:
设计制造:JB/T 8691-98
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000
阀门检查和试验:GB/T 13927-9
产品性能参数:
型号 | PN | 工作压力/MPa | 适用介质 | 适用温度/℃ | |
Z73X-2.5 | 2.5 | 0.25 | 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 | ≤120 | |
Z73X-2.5 | |||||
Z73X-6 | 6 | 0.6 | |||
Z373X-6 | |||||
Z73X-10 | |||||
10 | 1.0 | ||||
Z373X-10 | |||||
Z73X-16 | 16 | 1.6 | |||
Z373X-16 |
产品主要零件材料:
型号 | 材料 | |||||
阀体 | 闸板 | 阀体密封圈 | 阀杆 | 支架 | 填料 | |
Z73X-2.5 | 灰铸铁 | 铬镍钛不锈钢 | 合成橡胶或聚四氟乙烯 | 铬不锈钢 | 碳素钢 | 聚四氟乙烯 |
Z73X-2.5 | ||||||
Z73X-6 | ||||||
Z373X-6 | ||||||
Z73X-10 | ||||||
Z373X-10 | ||||||
Z73X-16 | ||||||
Z373X-16 |

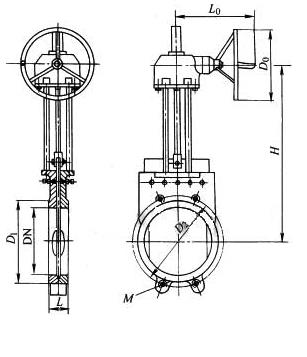

浆液闸阀结构图:
