D343H硬密封美标蝶阀是我厂技术人员研制开发的新一代高性能产品,其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。结构尺寸短,体积小,重量轻,操作轻便。碟板采用支架结构,碟板强度高、过流面积大、流阻小,节省能源。结构尺寸短、体积小、重量轻、操作轻便。

名称:D343H美标法兰硬密封蝶阀
可在线通过咨询了解详情

通过以下按钮进入下一步

产品简介:

  D343H美标硬密封蝶阀 D343H-150LB美标硬密封蝶阀 美标蝶阀,美标双法兰蝶阀,美标双法兰硬密封蝶阀,该系列蝶阀是我公司工程技术人员在德国MAK公司产品的基础上研制开发的新一代蝶阀产品,产品性能已处于国内外先进水平、广泛适用于治金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量用。

美标硬密封蝶阀产品主要特点如下:

  1.结构尺寸短、体积小、重量轻、操作轻便。

  2.蝶板采用桁架结构,蝶板强度高、过流面积大、流阻小、节省能源。

  3.本蝶阀在双偏心的基础上设计了角偏心(第三偏心)、充分利用凸轮效应,实现了阀门开启时阀座和密封圈瞬时分离,消除了密封副摩擦磨损。

  4.蝶阀阀座表面按不同的要求堆焊相应的耐温、耐腐蚀合金材料,密封圈由多层次不锈钢片组成。在并闭转矩的作用下,弹性密封圈与阀体阀座之间的接触角产生轻微的契块效应,使得密封圈发生柔动和径向压缩使得阀座360度周圈均匀密封比压,从而实现小的转矩实现小严密的关闭。

D343H美标硬密封蝶阀如何安装:

①方向。蝶阀从理论上说可以任意方向进行安装,推荐阀轴水平放置的安装方式,这样两端轴承不会在底部(下面),以免介质中的泥沙进入轴承。

②进水管配置。蝶阀的进水侧存在弯管、丁字管造成流体弯曲和分布不均匀流入阀门时,在管内将发生偏流,因此必须将所产生的偏流均匀配置在蝶板的两侧,以免产生蝶板两侧不均匀受力,并可能产生附加力矩,见图429

③出水管配置。如果在管线上,阀门上为了不承受施加轴方向来的力和弯曲力矩,最好在阀门的出口侧设置伸缩接头。阀门开闭时的阀门水压力不应该由地脚承受,而是通过阀门的法兰,由管路承受为好。

④蝶阀一般结构长度都比较短,它的蝶板将伸到相邻的管道或其他部件内,因此要注意不能与其他零件碰撞和干涉。再则要防止相配管道内径的误差大于c而与蝶板相碰

⑤蝶阀作为调节用不外乎调节流量和压力。阀的调节都是通过压力的损失来实现。关于蝶阀的流量与转角的关系曲线像一个积分符

号,属于抛物线型。在蝶板开度大于60°的特定情况下增大转角时,流量的变化较小。同样,蝶板转角小于15时也有类似情况。为了取得好的调节效果应该注意如下几点

a。调节阀的损失至少占系统的1/3。

b。为了取得好的调节效果往往使阀门的口径比

相配管子通径小。c。根据经验,通径的确定应使阀门流速达到m/Sa

零件名称

材料

阀体

WCB304316316SSCF8M

蝶板

WCB304316316SSCF8M

阀杆

3162Cr131Cr18Ni9Ti

密封圈

316、氟塑料

填料

柔性石墨、氟塑料

 D343H美标法兰硬密封蝶阀主要技术参数:

公称通径

DNmm

830W

830L

2"36"

2"36"

公称压力

PNMpa

150Lb

300Lb

试验压力

强度试验

3.0

7.5

密封试验

2.2

5.5

适用介质

水、蒸汽、油品、海水等

适用温度

-29425


D343H-150LB美标法兰硬密封蝶阀:

公称通径

结构长度

(标准值)

外形尺寸

(参考值)

连接尺寸

(标准值)

参考重量

kg

L

L1

H

H0

D

D1

D2

M

Z-d

2"

50

43

108

110

345

152

120.5

92

M18

4-19

9

3"

80

49

114

125

380

190

152.5

127

M18

4-19

11

4"

100

56

127

145

415

229

190.5

157

M18

8-19

13

5"

125

64

140

165

455

254

216

186

M20

8-22

16

6"

150

70

140

175

545

279

241.5

216

M20

8-22

26

8"

200

71

150

210

645

343

298.5

270

M20

8-22

34

10"

250

76

160

250

695

406

362

324

M24

12-25

51

12"

300

86

178

285

830

483

432

381

M24

12-25

72

14"

350

92

190

320

900

533

476

413

M27

12-29

106

16"

400

102

216

355

980

597

540

470

M27

16-29

133

18"

450

114

222

380

1030

635

578

533

M30

16-32

176

20"

500

127

229

415

1110

699

635

584

M30

20-32

190

24"

600

154

267

475

1305

813

749.5

692

M33

20-35

394

30"

750

165

292

580

1525

985

914

857

M33

28-35

476

32"

800

190

318

630

1585

1060

978

914

M39

28-41

618

36"

900

203

330

680

1765

1168

1085

1022

M39

32-41

762

 D343H-300LB美标法兰硬密封蝶阀:

公称通径

结构长度

(标准值)

外形尺寸

(参考值)

连接尺寸(标准值)

参考重量(kg

L

L1

H

H0

D

D1

D2

M

Z-d

2"

50

43

108

110

345

165

127

92

M18

8-19

9

20

3"

80

49

114

125

380

210

168

127

M20

8-22

12

29

4"

100

56

127

145

415

254

200

157

M20

8-22

13

35

5"

125

64

140

165

455

279

235

186

M20

8-22

18

40

6"

150

70

140

175

545

318

270

216

M20

12-22

28

81

8"

200

71

150

210

645

381

330

270

M24

12-26

37

94

10"

250

76

160

250

695

445

387

324

M27

16-29

56

158

12"

300

86

178

285

830

521

451

381

M30

16-32

79

183

14"

350

92

190

320

900

584

514

413

M30

20-32

116

239

16"

400

102

216

355

980

648

571

470

M33

20-35

146

302

18"

450

114

222

380

1030

711

628

533

M33

24-35

193

346

20"

500

127

229

415

1110

775

686

584

M33

24-35

209

434

24"

600

154

267

475

1305

914

813

692

M39

24-41

433

638

30"

750

165

292

580

1525

1092

997

857

M45

28-49

523

788

36"

900

203

330

680

1765

1270

1168

1022

M50

32-53

838

1146

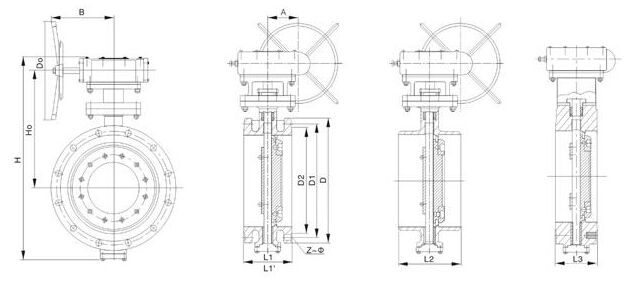

美标法兰硬密封蝶阀结构图:
