CCQ气动真空插板阀产品简介：

CCQ-B此系列阀门分为手动、气动、电动三种驱动方式，结构设计合理，外形美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，能广泛应用于超高真空设备中。 CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置

CCQ气动真空插板阀产品特点：

轴封为波纹管密封，其它密封件为氟橡胶，无润滑剂设计；

阀体采用不锈钢内部焊接，漏率小；

阀体采用加强筋结构，体积小、重量轻，外形美观；

采用双导轨轴承滚轮机构，运动平稳；阀板内整体式结构，支撑力均匀。介质：空气；

CCQ气动真空插板阀产品原理：

CCQ气动真空插板阀以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门。

产品型号：CCQ型

连接方式：法兰，焊接
结构形式：直通式
驱动方式：气动
产品口径：DN50-DN800
公称压力：0.6-1.6MPA
阀体材质：铸钢，不锈钢304,316等

CCQ气动超高真空插板阀法兰连接尺寸 (标准：GB6070)

型号	DN	D	D0	D1	n	c	L	A	H1	H
GCQ-80P	80	145	125	86	8	M8	145	65	200	520
GCQ-100P	100	165	145	106	8	M8	165	70	240	560
GCQ-160P	160	225	200	166	8	M10	225	82	310	710
GCQ-200P	200	285	260	208	12	M10	285	86	410	890
GCQ-250P	250	335	310	258	12	M10	314	90	460	1020
GCQ-320P	320	425	395	328	12	M12	385	100	550	1200
GCQ-400P	400	510	480	410	16	M12	497	110	670	1550
GCQ-500P	500	610	580	510	16	M12	590	120	780	1900
GCQ-630P	630	750	720	640	20	M12	689	130	900	2400
GCQ-800P	800	920	890	815	24	M12	890	140	1020	3000
GCQ-1000P	1000	1120	1090	1015	32	M12	1090	160	1220	3600
GCQ-1250P	1250	1440	1404	1280	36	M16	1360	170	1500	4500

CCQ气动超高真空插板阀法兰连接尺寸 (标准：GB6071)

型号	DN	D	D0	D1	D2	n	c	L	A	H1	H
GCQ-80P	80	130	110	99	93	16	M8	145	75	200	520
GCQ-100P	100	152	130.2	120.7	114.7	16	M8	165	80	240	560
GCQ-160P	160	202	181	171.5	165.5	20	M8	225	88	310	710
GCQ-200P	200	253	231.8	222.3	216.6	24	M8	285	90	410	890

CCQ气动超高真空插板阀法兰连接尺寸 (标准：JB5278)

型号	DN	D	D0	D1	D2	D3	n	c	L	A	H1	H
GCQ-250P	250	314	288	308	275	271	24	M10	314	96	460	1010
GCQ-320P	300	385	357	379	344	340	36	M10	385	110	550	1200
GCQ-400P	400	497	454	480	440	436	36	M12	497	120	670	1550
GCQ-500P	500	590	555	580	540	536	40	M12	590	130	780	1900
GCQ-630P	630	689	658	680	639	635	40	M16	689	140	900	2400
GCQ-800P	800	890	855	880	835	831	60	M16	890	150	1020	3000
GCQ-1000P	1000	1090	1055	1080	1035	1031	80	M16	1090	170	1220	3600

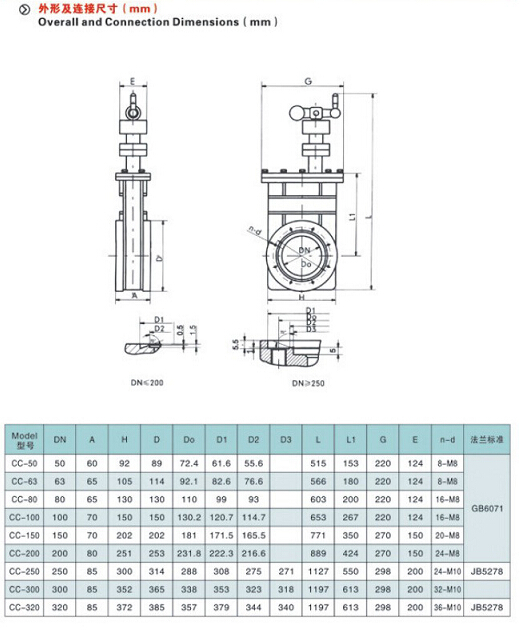

CCQ气动超高真空插板阀结构图

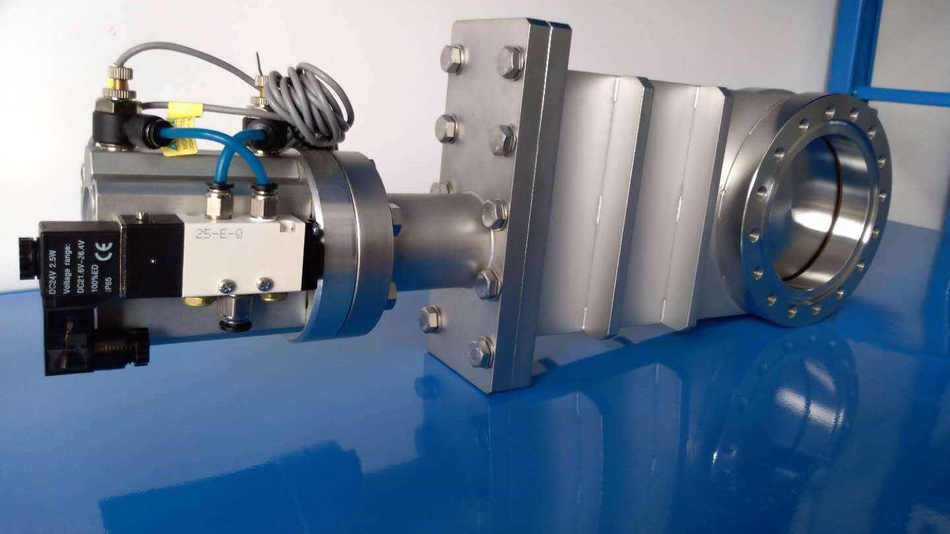

CCQ气动超高真空插板阀产品实拍图：
