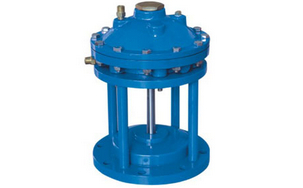

池底排泥阀简介
JM742X池底排泥阀由阀体,上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放。当二位四通换向阀处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。反应迅速,关闭准确 ,密封性强、开关性能好,检修方便,使用寿命可达五年以上。排污阀,阀门启闭速度快,排污效果好;利用自来水压力源、液动启闭阀门,投资少,降低设备投资费;编程PLC控制程序,可实现远控、自控、集中控制管理,减轻工人劳动强度;无噪音,阀门简便,省安装费、省维修费。可实行信号反馈,在中控室便可了解阀门的开启状况。
池底排污阀采用主要标准:
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。
池底排污阀 安装尺寸对照表:
DN(mm) | PN(MPa) | D | D1 | D2 | L | B | F | H | L1 | H | D | F1 | z-Φ |
40 | 1.6 | 145 | 110 | 85 | 230 | 18 | 3 | 150 | 225 | 260 | 4-18 | ||
2.5 | 145 | 110 | 85 | 230 | 18 | 3 | 150 | 225 | 260 | 4-18 | |||
4.0 | 145 | 110 | 85 | 230 | 18 | 3 | 150 | 225 | 260 | 76 | 4 | 4-18 | |
50 | 1.6 | 160 | 125 | 100 | 250 | 20 | 3 | 157 | 225 | 267 | 4-18 | ||
2.5 | 160 | 125 | 100 | 250 | 20 | 3 | 157 | 225 | 267 | 4-18 | |||
4.0 | 160 | 125 | 100 | 250 | 20 | 3 | 157 | 225 | 267 | 88 | 4 | 4-18 |
池底排污阀主要零件材料:
零件名称 | 材料 |
阀体阀盖 | 铸钢WCB |
阀杆齿轮轴 | 铬不锈钢2Cr13 |
阀瓣阀座 | 铬不锈钢2Cr13 |
填料 | 石墨石棉绳 |
手柄 | 铸钢WCB |
弹簧 | 磷铜丝 |
池底排污阀外形尺寸和连接尺寸:
DN(mm) | PN(MPa) | D | D1 | D2 | L | B | F | H | L1 | H | D | F1 | z-Φ |
40 | 1.6 | 145 | 110 | 85 | 230 | 18 | 3 | 150 | 225 | 260 | 4-18 | ||
2.5 | 145 | 110 | 85 | 230 | 18 | 3 | 150 | 225 | 260 | 4-18 | |||
4.0 | 145 | 110 | 85 | 230 | 18 | 3 | 150 | 225 | 260 | 76 | 4 | 4-18 | |
50 | 1.6 | 160 | 125 | 100 | 250 | 20 | 3 | 157 | 225 | 267 | 4-18 | ||
2.5 | 160 | 125 | 100 | 250 | 20 | 3 | 157 | 225 | 267 | 4-18 | |||
4.0 | 160 | 125 | 100 | 250 | 20 | 3 | 157 | 225 | 267 | 88 | 4 | 4-18 |

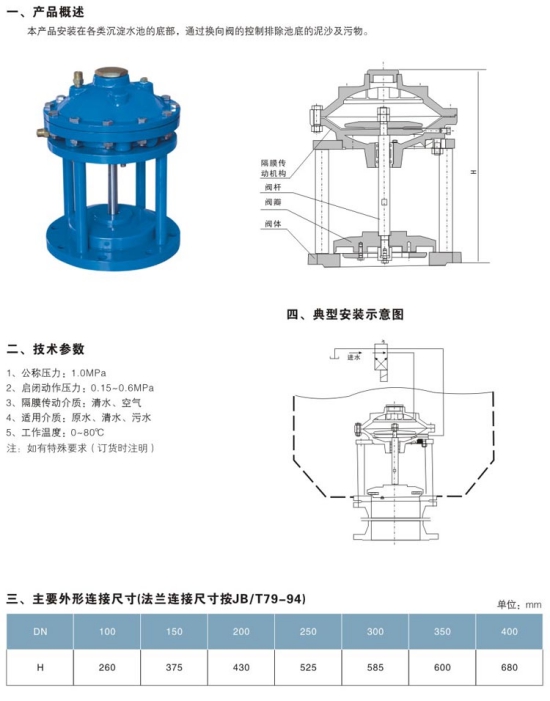

池底排污阀结构图

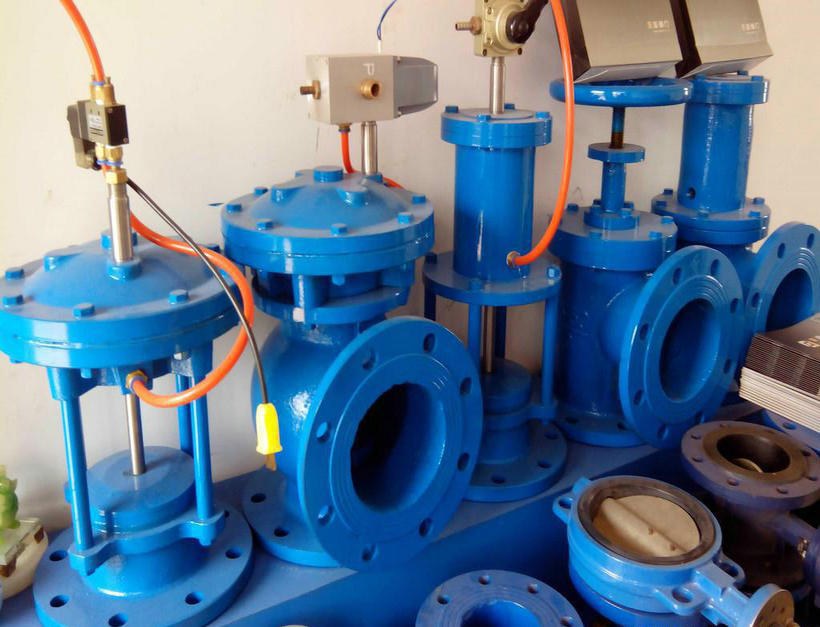

池底排污阀实拍图
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
申明:
本文中所有文字、数据、图片均适用于参考,池底排污阀的具体性能参数、结构尺寸参数、价格等详情,请联系我们的销售、技术工程师,电话:021-56050883。 沪通品牌商是一家专业化的池底排污阀厂家。主要提供各种(池底排污阀工作原理、池底排污阀安装、池底排污阀结构图)、池底排污阀的启闭速度快,排污效果好;利用自来水压力源、液动启闭阀门,投资少,降低设备投资费;编程PLC控制程序,可实现远控、自控、集中控制管理,减轻工人劳动强度;无噪音,阀门简便,省安装费、省维修费。池底排污阀可实行信号反馈,在中控室便可了解阀门的开启状况。
