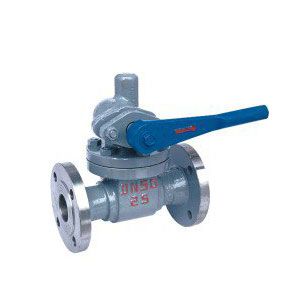

本系列产品简介:
Z44H快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好,而且体积小,重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。
结构特点:
1、阀体与阀盖采用夹箍式连接,结构紧凑,拆卸方便,便于安装,支管为焊接连接。
2、采用压力自紧式密封结构,密封圈由成型的石棉盘根制成,介质压力越高、密封性越好。
3、介质由支管流入向下排污。
4、阀瓣为活塞式结构,并进行渗硼处理。耐腐蚀,抗冲蚀,使用寿命长。
工作原理:
1、逆时针转动手轮阀杆带动阀芯逐渐上移,密封面脱开,阀芯上的导流座逐渐移出阀座内孔,形成窄缝间隙,介质通过阀座上的对称节流孔进入阀座内部,少量介质可通过窄缝流出,逐渐降低系统压力。
2、继续逆时针转动手轮,阀芯向上运动,导流座上的节流孔移出阀座内腔,较多的介质通过导流座和阀套节流后顺利排出。
3、继续逆时针转动手轮,阀芯向上移至全开位置,此时,介质压力大大降低,大量杂质可直接从阀套节流孔处排出,并在倒置的密封座处形成涡流,不断清洁密封面,防止杂质粘附在密封面上。
4、顺时针转动阀门,阀杆带动阀芯下移,此时排污已结束,系统压力较低,阀套上的节流孔面积逐渐减小,导向套靠近阀座,并改变介质流向,介质经节流后以一定速度通过阀芯和阀座密封面,逐渐加强对密封面的清洁力度。
5、继续转动手轮,阀芯上的导流座进入阀座内孔,形成窄缝节流,由于排污接近结束,介质中杂质已经较少,导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面,介质通过窄缝快速流出,彻底清扫密封面,保证密封副接触时达到零泄漏。
6、继续转动手轮,阀芯和密封座接触,实现密封。
快速排污阀性能规范
型号 | Z44H、P48H | Z44H、P48H | Z44H、P48H |
压力 | 1.6 | 2.5 | 4.0 |
适用温度 | ≤425℃ | ||
适用介质 | 水、蒸气 |
快速排污阀主要零件材料
零件名称 | 材料 |
阀体阀盖 | 铸钢WCB |
阀杆齿轮轴 | 铬不锈钢2Cr13 |
阀瓣阀座 | 铬不锈钢2Cr13 |
填料 | 石墨石棉绳 |
手柄 | 铸钢WCB |
弹簧 | 磷铜丝 |
主要标准:
1、设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力、温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。
快速排污阀外形尺寸和连接尺寸
型号 | 公称压力 PN(mm) | 公称通径 DN(mm) | 尺寸(mm) | ||||||||
L | D | D1 | D2 | D6 | b | z-d | H | L0 | |||
排污阀Z44H | 1.6 | 25 | 160 | 115 | 85 | 65 | - | 14 | 4-14 | 160 | 180 |
32 | 180 | 135 | 100 | 78 | - | 16 | 4-18 | 180 | 200 | ||
40 | 230 | 145 | 110 | 85 | - | 16 | 4-18 | 220 | 220 | ||
50 | 250 | 160 | 125 | 100 | - | 16 | 4-18 | 230 | 240 | ||
65 | 265 | 180 | 145 | 120 | - | 18 | 4-18 | 250 | 280 | ||
80 | 280 | 195 | 160 | 135 | - | 20 | 8-18 | 280 | 350 | ||
100 | 350 | 215 | 180 | 155 | - | 20 | 8-18 | 400 | 500 | ||
2.5 | 25 | 160 | 115 | 85 | 65 | - | 16 | 4-14 | 160 | 180 | |
32 | 180 | 135 | 100 | 78 | - | 18 | 4-18 | 180 | 200 | ||
40 | 230 | 145 | 110 | 85 | - | 18 | 4-18 | 220 | 220 | ||
50 | 250 | 160 | 125 | 100 | - | 20 | 4-18 | 230 | 240 | ||
65 | 265 | 180 | 145 | 120 | - | 22 | 8-18 | 250 | 280 | ||
80 | 280 | 195 | 160 | 135 | - | 22 | 8-18 | 280 | 350 | ||
100 | 350 | 230 | 190 | 160 | - | 24 | 8-23 | 400 | 500 | ||
4.0 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 160 | 180 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 180 | 200 | ||
40 | 230 | 145 | 110 | 85 | 76 | 18 | 4-18 | 220 | 220 | ||
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-18 | 230 | 240 | ||
65 | 265 | 180 | 145 | 120 | 110 | 22 | 8-18 | 250 | 280 | ||
80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 280 | 350 |

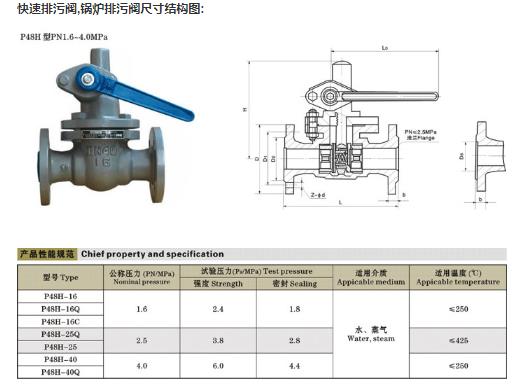

快速排污阀结构图

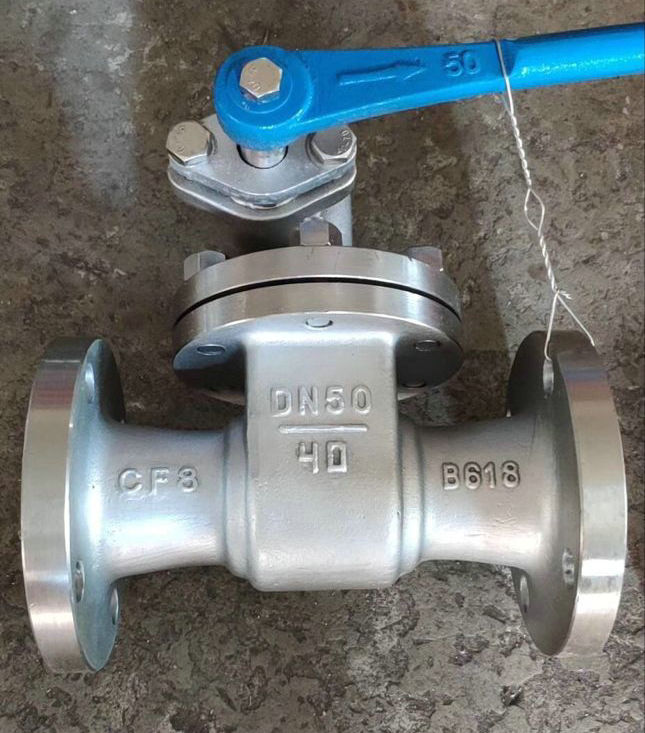

快速排污阀实拍图:
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
