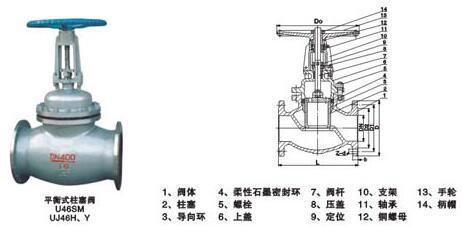

是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏.由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。广泛用于食品、冶金、石油化工、烟草、电力设备、纺织、包装设备、船舶工业、滤油机设备、清洗设备、干燥设备、锅炉、石化、制药、橡胶、城建环保、给排水、采暖空调等。

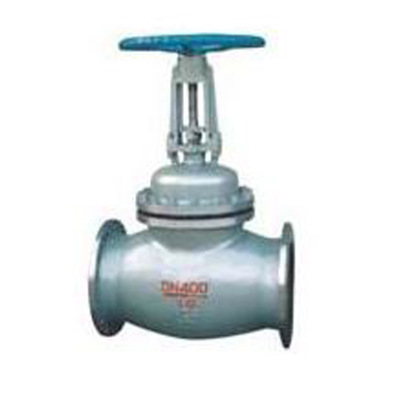

U46SM平衡式柱塞阀阀体构造

 U46SM平衡式柱塞阀：U46H平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。

当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。

平衡式柱塞阀中柱塞与密封环间采用过盈配合，平衡式柱塞阀通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。

平衡柱塞阀|柱塞阀|U46SM平衡式柱塞阀
奇众阀业公司投入重资成立专业的研发团队，执行项目：包括新产品设计开发、工程改善与品 保；此外亦聘请专家顾问群协助流体力学与系统运用、化学工程与自动控制、材料与机构工程方面技术问题咨询与解决；研发团队专业分工区分为：阀体、阀件、驱 动器设计；材料工程，SolidWorks-CAD、UnigraphicsNX及CFD计算流体力学仿真与Solidworks Simulation结构机构工程分析专业领域，从事专业的构型设计与理论分析工作。

本实用新型涉及一种阀门铸造用面背砂混砂系统，它包括储料组件；混砂组件，所述混砂组件包括设置于所述砂斗下方的底座、可转动地安装在所述底座上的回转支承柱、一端安装在所述回转支承柱上且与所述砂斗相配合的背砂输送臂、与所述背砂输送臂另一端相连通的背砂混砂搅笼、安装在所述背砂混砂搅笼端部的出砂口、一端延伸至所述背砂输送臂上方的负压吸料管以及一端与所述负压吸料管相连通且另一端与所述出砂口相连通的引料管。从而与背砂输送臂、背砂混砂搅笼进行配合而实现背砂、面砂的同时出砂，大大减少了面砂用量，降低了生产成本，并保证砂型质量。
平衡柱塞阀|柱塞阀|U46SM平衡式柱塞阀

柱塞阀连接尺寸

U46SM-16C P R UJ467-16C P R

平衡式柱塞阀连接尺寸
U46SM-25C P R UJ467-25C P R

柱塞截止阀的密封圈材料

柱塞截止阀的上密封圈材料

柱塞截止阀的阀体材料

柱塞截止阀的实验压力

上海沪通阀门科技有限公司销售产品电站阀：闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀，减温减压装置，铝厂专用阀，固定式球阀，液控蝶阀，超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。

维修保养：

1. 沪通阀门应存放在干燥，通风的室内，沪通阀门通道两端应堵塞。

2. 长期存放的沪通阀门应定期检查，清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。

4. 安装前应检查沪通阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时，沪通阀门应处于全开位置。

7. 使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

8. 使用时，应经常给阀杆梯形螺纹注入润滑剂。

9. 手动沪通阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

10. 沪通阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
